Motor pro zámek G-U A-otevírač

Popis

 Kompletní sada po rozšíření zámku G-U Secury Automatic. Sada obsahuje motor, unašeč, kolík, kabel s konektorem a spojovací materiál nutný pro motnáž. Díky motoru A-Oeffner vytvoříte z mechanického samozamykacího zámku elektromotorický zámek za bezkonkurenční cenu.

Motor lze díky úsporným rozměrům namontovat na libovolné dřevěné, hliníkové, ocelové nebo plastové dveře. Motor zámku doporučujeme kombinovat s vhodnou kabelovou průchodkou.

Po osazení motoru je zámek G-U Secury funkční stále stejně, ale navíc k otevíráni pomocí kliky, nebo klíče bude rozšířen o možnost otevření pomocí externího impulsu (například od čtečky čipů, EPS a podobně).

Vlastnosti

• Zámek G-U Secury se kombinuje s kováním klika-koule (nebo madlo apod). Při osazení motorem zůstává kování stejné. O otevření se postará motor.
• Otevření trvá cca 1-2 s. Otevírací cyklus zahrnuje úplné zatažení všech odpružených střelek.
• U zámku s panikovou funkcí otevírá motor i při uzamknutém stavu (i pokud bylo uzamknuto klíčem)
• U zámku bez panikové funkce motor neotevře zámek uzamknutý pomocí klíče
• Motor pracuje v 2 oddělených cyklech
  • otevření zámku
  • zavření zámku
  • Díky tomu lz dveře nastavit do reverzního režimu z pohledu EPS
• Zámek osazený motorem je vhodný pro motnáž s pohonem dveří
• Certifikováno dle VdS třída A
• Certifikováno dle VdS třída B

Technické parametry

• Napájení motoru: 12V AC, nebo 12-24V DC
• Jmenovítý proud: 1A
• Ochrana zámku: IP40
• Zkušebna - zatížení: testováno na 200 000 cyklů otevření dle DIN 18251 část 3
• Možnost odblokování motorem při předpětí zámku:
  • Při 12V AC/DC = 280N
  • Při 24C DC = do 400N
• Průměr vodičů:
  • Pro délku 10 m = 0,5 mm2
  • Pro délku 40 m = 0,75 mm2
  • Pro délku 50 m = 1 mm2
  • Pro délku 75 m = 1,5 mm2
  • Pro délku 125 m = 2,5 mm2

Montáž

Při montáži postupujte dle doporučení výrobce motoru, které je k dostání na tomto odkazu

Návod k montáži

Vedení kabelů

Při montáži elektronických součástí na dveřích je nutné věnovat zvláštní péči o vodiče ve dveřích a okolí. Zejména prostupy kabelů z křídla na rámy a z křídla do motoru. Dbejte na to, aby kabely měly dostatek místa pro drobný pohyb v rámci napínání a smršťování při pohybu dveřního křídla. Pro přechod kabelu z křídla na rám vždy používejte k tomu určenou kabelovou průchodku (v lepším případě dlouhou zadlabací, nebo povchovou). Poničení vodiče povede k nefunkčnosti zařízení.

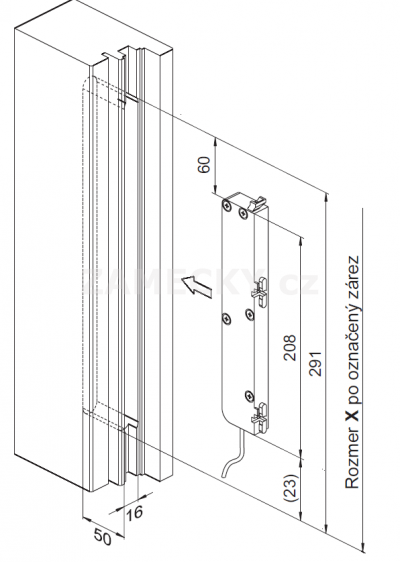

Kapsa pro motor

Pří dlabání kapsy pro motor dbejte na dostatečně velkou kapsu pro bezproblémové umístění motorudo dveří. Je nutné dodržet rozšíření kapsy o 60 mm kvůli zdvihu unašeče.

Rozměry jsou uvedeny v mm

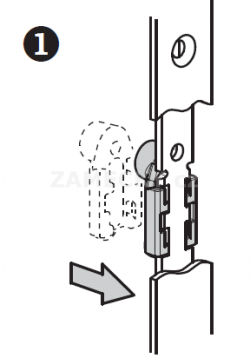

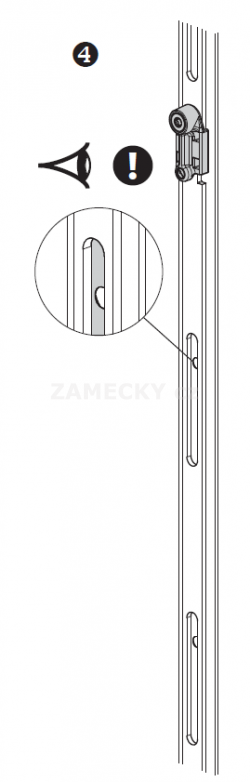

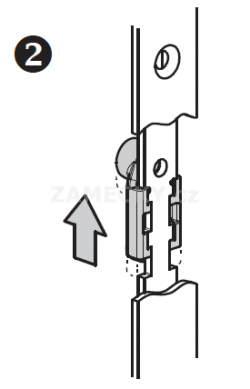

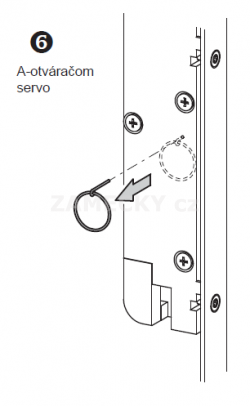

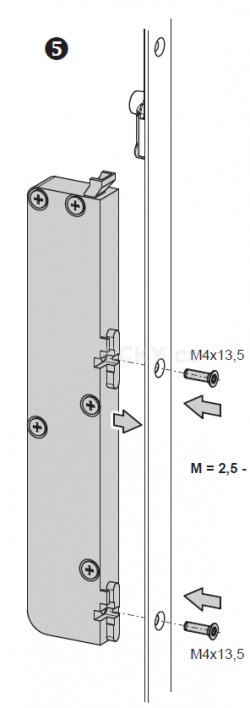

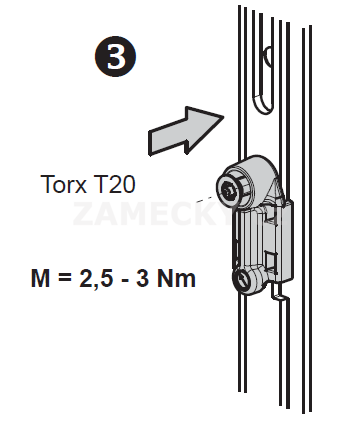

Montáž motoru na zámkovou lištu
