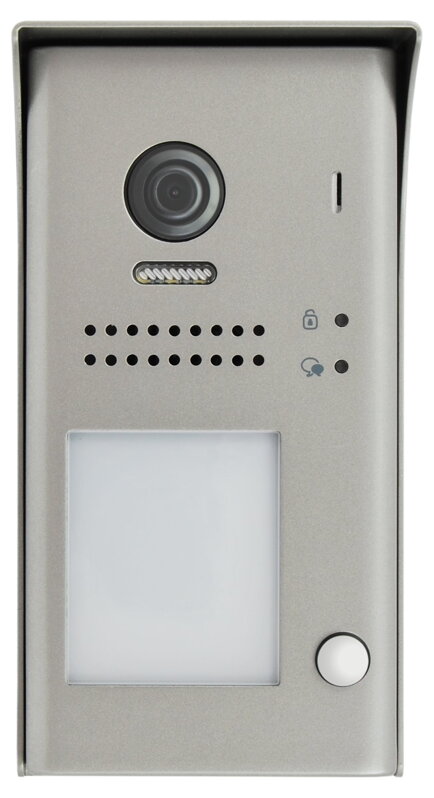

Domovní video telefon V-line povrchová exteriérová 1 tlačítková jednotka s kamerou

Domovní video telefon V-line povrchová exteriérová 1 tlačítková jednotka s kamerou

Domovní telefony V-line. Venkovní video jednotka s 1 tlačítkem a kamerou určená pro povrchovou montáž. Jednotka je vybavena kamerou s LED přisvícením, tlačítkem zvonku, reproduktorem, mikrofonem a krycí stříškou

3906 Kč s DPH

3228 Kč

Skladové číslo:

Výrobce: V-line

Vlastnosti

  • Venkovní 1 tlačítková video jednotka domovního telefonu
  • Sběrnicový dvouvodičový systém domovního telefonu
  • Venkovní provedení IP44 vhodné pro byty a rodinné domy s jednou vnitřní adresou
  • Vhodné také pro rozsáhlejší instalce s více vnitřními jednotkami
    • při voláno mohou zvonit všechny vnitřníí jednotky, komunikovat bude ta, která hovor příjme
  • Umožňuje zapojení více venkovních i vnitřních jednotek v jednom systému
  • Přísvit pro noční identifikaci osob
  • Výstup NC/OC relé pro ovládání zámku
  • Povrchová montáž včetně krytu

Použití jednotky

  • Vyzvánění na vnitřní jednotku (nebo jednotky)
    • Po stisknutí talčitka volání začne jednotka volat na vnitřní jednotku
    • Dioda "hovor" začne blikat
    • Po přijmutí hovoru vnitřní jednotkou bude dioda "hovor" svítit
  • Otevření zámku
    • Po zmáčknutí tlačítka otevření na vnitřní jednotce dojde k sepnutí relé dveřního zámku na nastavenou dobu otevření. Rozsvítí se led dioda.

Technické informace

  • Typ modulu: venkovní dveřní jednotka s kamerou
  • Napájení: 22 - 27 V=
  • Proudový odběr: min. 40 mA, max. 150 mA
  • Kamera: Color ARS, široký úhel záběru 105°
  • Přísvit: ano, LED diody
  • Výstup pro dveřní zámek: 1 x relé NO/NC (lze rozšířit o druhé relé pomocí modulu VT-RELE )
  • Napájení zámku: z jednotky, max. 270 mA/12 V=(nelze napájet samozamykací zámky) ext. zdroj, zatížení relé max. 24V/1A DC/AC
  • Doba otevření dveřního zámku: 1 - 99 sekund
  • Odchodové tlačítko: ano-pouze při napájení zámku z jednotky
  • Doba hovoru: max. 90 sekund
  • Ovládací tlačítko: 1x zvonění na interierovou jednotku
  • Počet dveřních (interierových) jednotek v systému: max.4 (při použití modulu VT-BUS4A)
  • Kabeláž: 2 dráty, kroucené, nestíněné
  • Instalace: povrchová
  • Provedení: kov, slitina hliníku
  • Barva: stříbrná
  • Součást balení: nerezová stříška
  • Rozměr: 95mm x 180mm x 41mm (včetně stříšky)
  • Prostředí: venkovní, IP 54
  • Rozsah provozních teplot: -20°C - 55°C

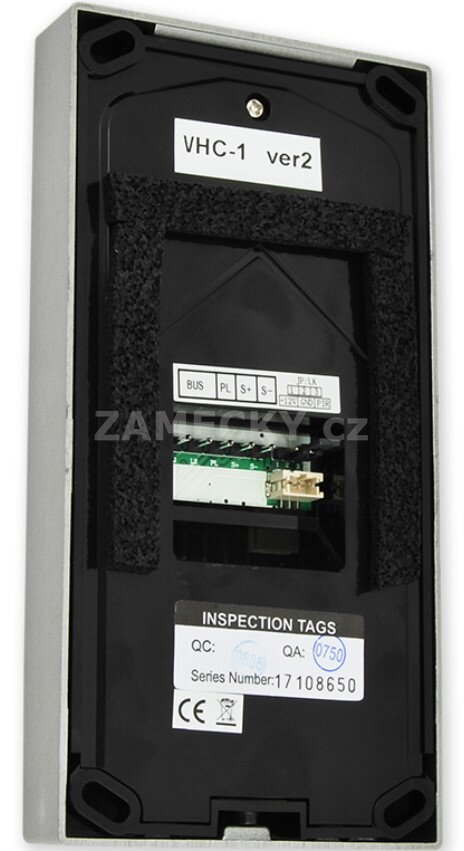

  • Označení: VHC-1 v2

Na přání zákazníka zajistíme odbornou montáž produktu od zaměření, návrh technického řešení a vhodného způsobu tažení kabeláže, montáž exterierových a interierových jednotek. Samozřejmostí je úvodní nastavení systému zaškolení uživatelů a koordinace uživatelů při montáži do bytových domu.





Videotelefon pro 1 vrátnici a vice vstupních dveří

Libor, 4. 4. 2020 07:31:47

Je možné připojit více těchto venkovních jednotek na jednu společnou vnitřní jednotku se sluchátkem a 4 palcovým displejem?

Re: Videotelefon pro 1 vrátnici a vice dveří

Michal ZAMECKY.cz, 4. 4. 2020 08:26:47

Dobrý den Libore Ano, jednotlačítkový systém videotelefonů V-line je na takovou instalaci připraven. Bude nutné navíc osadit modul "Rozbočovač", ke kterému můžete připojit až 4 venkovní jednotky.

Re: Videotelefon pro 1 vrátnici a vice dveří

Libor, 4. 4. 2020 08:38:52

Dobrý den, díky za odpověď. Dále potřebuji vědět zda jsou jednotky skutečně propojeny jen dvoukanálovým vodičem. Zda není nutné dotáhnout např. Koaxial kvůli kamerám apod.

Re: Re: Videotelefon pro 1 vrátnici a vice dveří

Michal Švarc, 4. 4. 2020 08:56:55

Propojení více venkovních jednotek se provádí originálním dvoukanálovým vodičem a není nutné táhnout žádné další kabely. Pomocí originálního kabelu se přenáší zvuk, obraz, i otevírací impuls. Princip tažení rozvodů tedy bude: od každé venkovní jednotky jeden vodič do rozvaděče jeden vodič z rozvaděče k vnitřní jednotce Schéma zapojení více venkovních jednotek je velmi jednoduché a mohu Vám jej zaslat mailem - napište mi na michal.svarc@zamecky.cz
