KFV AS 8100 s IS Čepem ovládaný klíčem

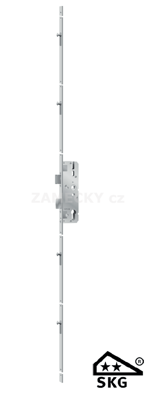

Vícebodový zámek KFV AS8100 ovládaný klíčem

Vícebodové uzávěry KFV ovládané klíčem se uzavírají a odemykají otočením klíče na 2 západy.

Vícebodový zámek KFV AS 8100 se 4 IS čepy, střelkou a závorou. Ovládání klíčem. Rozteč 92 mm. Dorn 35, 40, 45, 55 mm. Čelní lišta 16, nebo 20 mm.

  • Vhodné pro libovolné dveřeKFV AS 8100
  • Lehký chod převodovky
  • Lehký chod ovládání závory
  • Nastavitelný směr otevírání dle DIN
  • K dostání různé rozměry

Vícebodový zámek s komfortními hřibovitými čepy má obzvláště lehký chod a je nenáročný na údržbu. Jeho rolující hřibovitý čep se zachytí do rámových konstrukcí a zvýší tak odolnost proti neoprávněnému vniknutí.

Model Čelní lišta DM LM Rozměr
KFV AS8100-35-92-16 R1 16 mm 35 mm 92 mm R1
KFV AS8100-35-92-16 R2 16 mm 35 mm 92 mm R2
KFV AS8100-40-92-16 R1 16 mm 40 mm 92 mm R1
KFV AS8100-40-92-16 R2 16 mm 40 mm 92 mm R2
KFV AS8100-40-92-16 W35S 16 mm 40 mm 92 mm R2
KFV AS8100-45-92-16 R1 16 mm 45 mm 92 mm R1
KFV AS8100-45-92-16 W35S 16 mm 45 mm 92 mm R2
KFV AS8100-45-92-20 W35S 20 mm 45 mm 92 mm R2
KFV AS8100-55-92-16 R1 S 16 mm 55 mm 92 mm R1
KFV AS8100-55-92-16 R2 16 mm 55 mm 92 mm R2
KFV AS8100-55-92-16 W00S 16 mm 55 mm 92 mm R1
KFV AS8100-55-92-16 W35S 16 mm 55 mm 92 mm R2






Rozměr A B C F G H I K
R1 2170 mm 823 mm 810 mm 410 mm 1020 mm 260 mm 260 mm 137 mm
R2 2170 mm 770 mm 730 mm 410 mm 1049 mm 260 mm 310 mm 219 mm



Popis

  • Vícebodový zámek KFV AS 8100 se 4 IS čepy, střelkou a závorou.
  • Vhodný uzávěr pro každou oblast, pro libovolné dveře.
  • Vícebodový uzávěr s komfortním IS čepem má obzvlášť lehký chod a je nenáročný na údržbu.
  • IS čepy se zachytí do rámových dílů a zvýší tak odolnost proti vloupání.
  • Ovládání zámku klíčemOvládání KFV AS8100 klíčem
    • Při odemknutém zámku po stisku kliky o 30° (u typu zámku N),nebo 45° (u typu zámku K) směrem dolů dojde k zatažení odpružené střelky a je umožněno otevření dveří
    • Při uzamknutém zámku lze stisknout kliku o 30°, nebo 45° směrem dolů, avšak dojde pouze k zatažení odpružené střelky, nikoliv k odblokování uzamykacích čepů. Díky tomu lze kování kombinovat také s kováním klika - klika
    • Při otáčení klíčem dochází k vysunutí závory hlavního zámku a současně k posouvání uzamykacích čepů směřem shora dolů.

Vlastnosti

  • U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klika nebo klika koule, venkovní madlo a podobně.
  • Uzávěry se uzavírají otáčením klíče.
  • Vícebodový uzávěr je blokován otočením klíče na dva západy.
  • K odemknutí je opět nutné otočení klíče na dva západy.
  • K dostání jsou různé rozměrové varianty zámku.

AS8100 nastavení čepu  KFV AS8100 nastavení hloubky čepu



Technické parametry

  • Rozteč zámku: 92 mm
  • Šířka čelní lišty: volitelná dle modelu zámku
    • 16 mm
    • 20 mm
  • Osová vzdálenost: volitelná dle modelu zámku
    • 35mm
    • 40mm
    • 45mm
    • 55mm
  • Výška čelní lišty: 2170 mm možnost zkrácení o rozměr K dole a I nahoře
  • Rozměrové varianty: R1, R2
  • Orientace zámku: levý, nebo pravý nastavitelné dle DIN
  • Porchová úprava: střelka a závora leskle poniklované
  • Ovládání zámku: uzamknutí čepů pomocí otáčení klíče
  • Specifika:
    • silné přitažení dveří
    • IS ČEP KVF AS 8100lehce ovladatelná mechanika
    • snadný na údržbu
  • Uzamykací varianta: IS čep, 4ks rolujících hřibovitých čepů
    • průměr čepů 11mm v nejširším místě
    • průměr čepů 7,8 mm v nejužším místě
    • možnost nastavení ve vertikálním horizontálním směru, možnost nastavení hloubky
    • nastavitelná výška čepu + 2,5mm
    • horizontální nastavení čepu +- 1mm
  • Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
  • Střelka zámku: poniklovaná
  • Lišta zámku: světlý zinek
  • Typ hlavního zámku:
    • Dorn 20 mm typ N
    • Dorn 25 mm typ N
    • Dorn 30 mm typ N
    • Dorn 35 mm typ K
    • Dorn 40 mm typ K
    • Dorn 45 mm typ K
    • Dorn 55 mm typ K

KFV AS 8100 zámek typu N



KFV AS 8100 zámek typu K

  • Úhel stisku kliky :
    • Pro zámek typu N -30°
    • Pro zámek typu K -45°







Úhel stisku kliky pro zámky N a K KFV AS8100

















Vzhledem k tomu, že profily výrobců plastových a hliníkových, nebo dřevěných dveří mají podobné parametry, je možné při výměně vícebodového zámku využít i jiný typ, nebo dokonce zámek jiného výrobce. To často obnáší úpravu dveřních kapes. Doporučujeme proto při nákupu vícebodového zámku zvolit dodatavele, který Vám zajití kompletní dodávku včetně zaměření, nebo je alespoň nadálku ochoten konzultovat a navést Vás ke správnému porduktu. V ideálním případě dodavatel zajistí zaměření, výměr zámku, zašle zákazníkovi cenovou kalkulaci a termín dodání. Následně provede dodání, demontáž původního kování a zámku, pokud je to potřeba i úpravu dveřních kapes. Montáž nového zámku, seřízení a úpravy na protikusech v zárubni a seřízení pantů. Takto servisované dveře jsou zárukou dlouhodobé správné funkce.

Zejména dbejte na správné seřízení přítlaku dveřního křídla z důvodu tepelné izolace a celkové bezpečnosti.



Správné zaměření vícebodového zámků Vám možná usnadní náš arch pro zaměření vícebodového zámku.









Potřebuji vícebodový zámek, zašlete mi prosím cenu a termín dodání

Konfigurátor vícebodového zámku pro nezávaznou poptávku

Ovládání vícebodového zámku *

Rozteč (vzdálenost mezi středem otvoru pro čyřhran kliky a středem otvoru pro vložku) *

Čtyřhran kliky *

Odkaz na schéma pro měření zámků https://www.zamecky.cz/files/vicebodove-zamky/schema-vicebod-zamereni.pdf

Požaduji dodání včetně montáže *

Požaduji zaměření technikem před objednáním *

Zvolte preferovaný způsob dodání *
