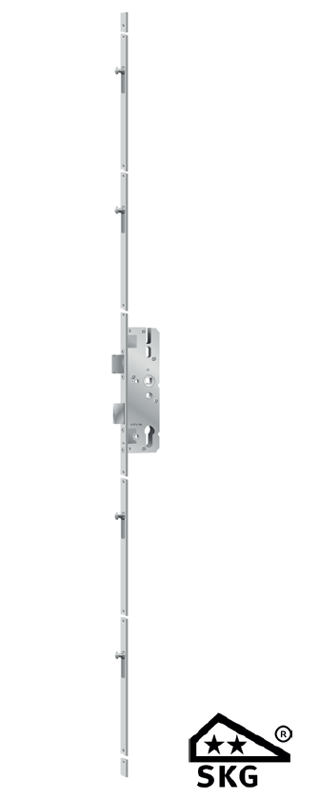

Vícebodový zámek KFV AS 8100 IS ČEPY

Vícebodový zámek KFV AS 8100 IS ČEPY

Vícebodový zámek KFV AS 8100 se 4 IS čepy, střelkou a závorou. Ovládání klíčem. Rozteč 92 mm. Dorn 35, 40, 45, 55 mm. Čelní lišta 16, nebo 20 mm. Čtěte více

Ovládání prvků

3473 Kč

2870 Kč bez DPH

Výrobce: KFV

Popis

Popis

  • Vícebodový zámek KFV AS 8100 se 4 IS čepy, střelkou a závorou.
  • Vhodný uzávěr pro každou oblast, pro libovolné dveře.
  • Vícebodový uzávěr s komfortním IS čepem má obzvlášť lehký chod a je nenáročný na údržbu.
  • IS čepy se zachytí do rámových dílů a zvýší tak odolnost proti vloupání.
  • Ovládání zámku klíčem
    • Při odeknutém zámku po stisku kliky o 30° (u typu zámku N),nebo 45° (u typu zámku K) směrem dolů dojde k zatažení odpružené střelky a je umožněno otevření dveří
    • Při uzamknutém zámku lze stisknout kliku o 30°, nebo 45° směrem dolů, avšak dojde pouze k zatažení odpružené střelky, nikoliv k odblokování uzamykacích čepů. Díky tomu lze tento zámek vání kombinovat také s kováním klika - klika
    • Při otáčení klíčem dochází k vysunutí závory hlavního zámku a současně k posouvání uzamykacích čepů směřem shora dolů.

Vlastnosti

  • U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klika nebo klika koule, venkovní madlo a podobně.
  • Uzávěry se uzavírají otáčením klíče.
  • Vícebodový uzávěr je blokován otočením klíče na dva západy.
  • K odemknutí je opět nutné otočení klíče na dva západy.
  • K dostání jsou různé rozměrové varianty zámku.

Technické parametry

  • Rozteč zámku: 92 mm
  • Šířka čelní lišty: volitelná dle modelu zámku
    • 16 mm
    • 20 mm
  • Osová vzdálenost: volitelná dle modelu zámku
    • 35mm
    • 40mm
    • 45mm
    • 55mm
  • Výška čelní lišty: 2170 mm možnost zkrácení o rozměr K dole a I nahoře
  • Rozměrové varianty: R1, R2
  • Orientace zámku: levý, nebo pravý nastavitelné dle DIN
  • Porchová úprava: střelka a závora leskle poniklované
  • Ovládání zámku: uzamknutí čepů pomocí otáčení klíče
  • Specifika:
    • silné přitažení dveří
    • lehce ovladatelná mechanika
    • snadný na údržbu
  • Uzamykací varianta: IS čep, 4ks rolujících hřibovitých čepů
    • průměr čepů 11mm v nejširším místě
    • průměr čepů 7,8 mm v nejužším místě
    • možnost nastavení ve vertikálním horizontálním směru, možnost nastavení hloubky
    • nastavitelná výška čepu + 2,5mm

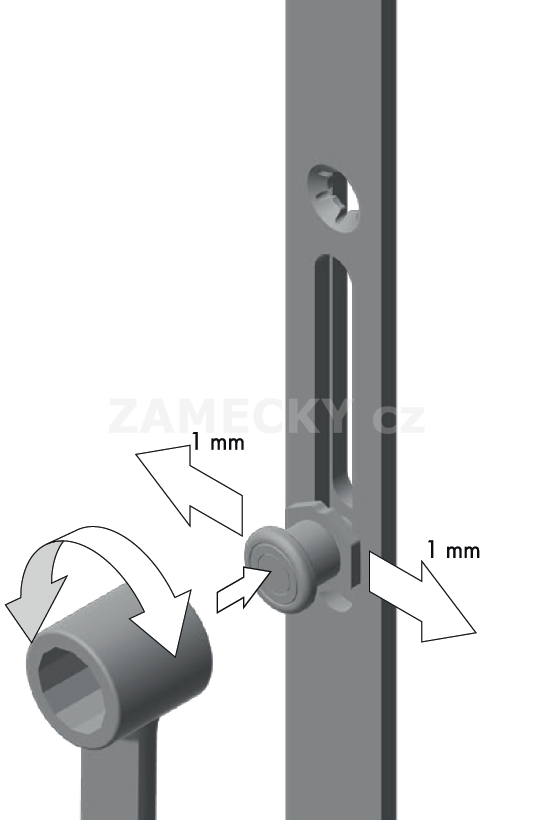

    • horizontální nastavení čepu +- 1mm
  • Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
  • Střelka zámku: poniklovaná
  • Lišta zámku: světlý zinek
  • Typ hlavního zámku:
    • Dorn 20 mm typ N
    • Dorn 25 mm typ N
    • Dorn 30 mm typ N
    • Dorn 35 mm typ K
    • Dorn 40 mm typ K
    • Dorn 45 mm typ K
    • Dorn 55 mm typ K
  • Úhel stisku kliky :
    • Pro zámek typu N -30°
    • Pro zámek typu K -45°



Varianty zámku KFV AS 8100 s IS čepy

ModelČelní lištaDMLMRozměrObvyklá dostupnost
KFV AS8100-35-92-16 R1 16 mm 35 mm  92 mm R1
KFV AS8100-35-92-16 R2 16 mm  35 mm  92 mm  R2
KFV AS8100-40-92-16 R1 16 mm  40 mm 92 mm  R1
KFV AS8100-40-92-16 R2 16 mm  40 mm  92 mm  R2
KFV AS8100-40-92-16 W35S 16 mm  40 mm  92 mm  R2
KFV AS8100-45-92-16 R1 16 mm  45 mm 92 mm  R1
KFV AS8100-45-92-16 W35S 16 mm  45 mm  92 mm  R2
KFV AS8100-45-92-20 W35S 20 mm 45 mm  92 mm  R2
KFV AS8100-55-92-16 R1 S 16 mm  55 mm 92 mm  R1
KFV AS8100-55-92-16 R2 16 mm  55 mm  92 mm  R2
KFV AS8100-55-92-16 W00S 16 mm 55 mm  92 mm  R1
KFV AS8100-55-92-16 W35S 16 mm 55 mm  92 mm  R2




Rozměrová tabulka KFV AS 8100

RozměrABCFGHIK
R1 2170 mm 823 mm 810 mm 410 mm 1020 mm 260 mm 260 mm 137 mm
R2 2170 mm 770 mm 730 mm 410 mm 1049 mm 260 mm 310 mm 219 mm

Nevíte si rady ? Žádný problém

Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné předlabávat dveřní kapsu, materiál a stav dveří a podobně).
