Popis
Popis
- Vícebodový zámek KFV AS 2300 se 2 uzamykacími trny, střelkou a závorou.
- Vhodný uzávěr pro každou oblast, pro libovolné dveře.
- Vícebodový uzávěr s lehkým chodem převodovky.
- Válcové samostředící trny jsou vysunuty směřem do protiplechu v zárubni a tím je znemožněno otevření dveří v uzamknutém stavu.
- Díky tveru a typu uzamykacích prvků je znemožněno vysazení dveří.
- Zámek zaručuje dostatečné přitažení pro zajištění tepelné izolace.
- Volitelně s k dostání se softlock střelkou
- Zámek lze kombinovat s kováním klika - klika a nebo klika - koule
- Ovládání zámku klíčem
- Při odeknutém zámku po stisku kliky o 30°,nebo 45° směrem dolů dojde k zatažení odpružené střelky a je umožněno otevření dveří
- Při uzamknutém zámku lze stisknout kliku o 30°, nebo 45° směrem dolů, avšak dojde pouze k zatažení odpružené střelky, nikoliv k odblokování uzamykacích trnu. Díky tomu lze kování kombinovat také s kováním klika - klika
- Při otáčení klíčem dochází k vysunutí závory hlavního zámku a současně k vysouvání uzamykacích trnů
Vlastnosti
- U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klikan nebo klika koule, venkovní madlo a podobně.
- Uzávěry se uzavírají otáčením klíče.
- Vícebodový uzávěr je blokován otočením klíče na dva západy.
- K odemknutí je opět nutné otočení klíče na dva západy.
- K dostání jsou různé rozměrové varianty zámku.
Technické parametry
- Rozteč zámku: 92 mm
- Šířka čelní lišty: volitelná dle modelu zámku
- F22/P6, 22 mm
- F16, 16mm
- Osová vzdálenost: volitelná dle modelu zámku
- 25 mm
- 30 mm
- 35 mm
- 40 mm
- 45 mm
- 50 mm
- 55 mm
- Výška čelní lišty: 2170 mm možnost zkrácení o rozměr K dole a I nahoře
- Rozměrové varianty: B001, B292
- Orientace zámku: levý, nebo pravý nastavitelné dle DIN
- Porchová úprava: Softlock střelka a závora leskle poniklované
- Ovládání zámku: odemknutí a zamknutí pomocí klíče, otevření pomocí kliky, nebo klíčem (převod na střelku
- Specifika: silné přitažení dveří, lehce ovladatelná mechanika

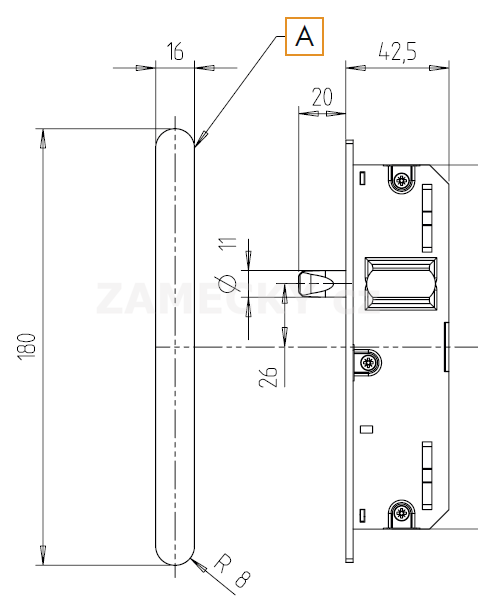

- Uzamykací varianta: 2 přídavné válcové trny
- vysunutí o 20 mm
- průměr trnu 11 mm
- Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
- Střelka zámku: softlock
- Lišta zámku: světlý zinek
- Typ hlavního zámku:
- Dorn 20 mm typ N
- Dorn 25 mm typ N
- Dorn 30 mm typ N
- Dorn 35 mm typ K
- Dorn 40 mm typ K
- Dorn 45 mm typ K
- Dorn 50 mm typ K
- Dorn 55 mm typ K
- Úhel stisku kliky :
- Pro zámek typu N- 30°
- Pro zámek typu K -45°
Varianty zámku KFV AS 2300 s trny
| Model | Čelní lišta | DM | LM | Rozměr | Obvyklá dostupnost |
|---|---|---|---|---|---|
| KFV AS2300-35-92-22 P6 S | 22 mm | 35 mm | 92 mm | B001 | Skladem |
| KFV AS2300-35-92-22 WP6 S | 22 mm | 35 mm | 92 mm | B292 | Skladem |
| KFV AS2300-55-92-10-16 S | 16 mm | 55 mm | 92 mm | B0001 | Na objednávku |
Rozměrová tabulka KFV AS 4100
| Rozměr | A | B | C | G | I | K |
|---|---|---|---|---|---|---|
| B001 | 2170 mm | 760 mm | 730 mm | 1020 mm | 290 mm | 130 mm |
| B292 (W300) | 2170 mm | 635 mm | 605 mm | 1020 mm | 415 mm | 130 mm |
Nevíte si rady ? Žádný problém
Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné předlabávat dveřní kapsu, materiál a stav dveří a podobně).
