Vícebodový zámek KFV AS 2500 HÁKY

Vícebodový zámek KFV AS 2500 HÁKY

Vícebodový zámek KFV AS 2500 se 2 háky, střelkou a závorou. Ovládání klíčem. Rozteč 92 mm. Dorn 35, 40, 45 nebo 55 mm. Čelní lišta 16, 20, 22, nebo 24 mm.

4185 Kč s DPH

3459 Kč

Skladové číslo:

Výrobce: KFV

Popis

  • Vícebodový zámek KFV AS 2500 se 2 výklopnými háky, střelkou a závorou.
  • Umožňuje dodatečnou montáž přídavného zámku (AS 2583)
  • Vhodný uzávěr pro každou oblast, pro libovolné dveře. Obvzláště vhodný pro plastové dveře.
  • Vícebodový uzávěr s výklopnými háky a hlavní závorou zámku má velmi lehký chod a je nenáročný na údržbu.
  • Výklopné háky jsou ovládány pomocí klíče.
  • Po celkovém uzamknutí zámku jsou háky ustaveny do protikusů v zárubni.
  • Díky zahnuté konstrukci háků je znemožněno násilné otevření dveří pomocí odtažení zárubně a vysazení dveří z pantu.
  • Zámek zaručuje dostatečné přitažení pro zajištění tepelné izolace.
  • Volitelně s k dostání se softlock střelkou
  • Zámek lze kombinovat s kováním klika - klika a nebo klika - koule
  • Ovládání zámku klíčem
    • Při odeknutém zámku po stisku kliky o 30°, nebo 45°  směrem dolů dojde k zatažení odpružené střelky a je umožněno otevření dveří
    • Při uzamknutém zámku lze stisknout kliku o 30°, nebo 45° směrem dolů, avšak dojde pouze k zatažení odpružené střelky, nikoliv k odblokování sklopných háků. Díky tomu lze kování kombinovat také s kováním klika - klika
    • Při otáčení klíčem dochází k vysunutí závory hlavního zámku a současně k vyklopení uzamykacích háků

Vlastnosti

  • U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klikan nebo klika koule, venkovní madlo a podobně.
  • Uzávěry se uzavírají otáčením klíče.
  • Vícebodový uzávěr je blokován otočením klíče na dva západy.
  • K odemknutí je opět nutné otočení klíče na dva západy.
  • K dostání jsou různé rozměrové varianty zámku.

Technické parametry

  • Rozteč zámku: 92 mm
  • Šířka čelní lišty: volitelná dle modelu zámku
    • F16, 16mm
    • F20, 20mm
    • F22/P8, 22mm
    • F24/P6, 24mm
  • Osová vzdálenost: volitelná dle modelu zámku
    • 25 mm
    • 30 mm
    • 35 mm
    • 40 mm
    • 45 mm
    • 50 mm
    • 55 mm
  • Výška čelní lišty:
    • 2170 mm možnost zkrácení o rozměr K dole a I nahoře
    • 2400 mm možnost zkrácení o rozměr K dole a I nahoře
  • Rozměrové varianty: B001, B292, B003
  • Orientace zámku: levý, nebo pravý nastavitelné dle DIN
  • Porchová úprava: Softlock střelka a závora leskle poniklované
  • Ovládání zámku: odemknutí a zamknutí pomocí klíče, otevření pomocí kliky, nebo klíčem (převod na střelku
  • Specifika: silné přitažení dveří, lehce ovladatelná mechanika, přitažení dveří k zárubni
  • Přídavný zámek: umožňuje dodatečnou montáž přídavného zámku (další uzamykací závora na zámku ovládaná cylindrickou vložkou (varianta AS 2583)
  • Uzamykací varianta: 2 přídavné samostředící výklopné háky
    • vysunutí o 20 mm, prostor pro mezikus v zárubni 10 mm
    • Tloušťka háku 10 mm
  • Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
  • Střelka zámku: softlock
  • Lišta zámku: světlý zinek
  • Typ hlavního zámku:
    • Dorn 20 mm typ N
    • Dorn 25 mm typ N
    • Dorn 30 mm typ N
    • Dorn 35 mm typ K
    • Dorn 40 mm typ K
    • Dorn 45 mm typ K
    • Dorn 50 mm typ K
    • Dorn 55 mm typ K
  • Úhel stisku kliky:
    • Pro zámek typu N - 30°
    • Pro zámek typu K - 45°

Varianty zámku KFV AS 2300 s trny

ModelČelní lištaDMLMRozměrObvyklá dostupnost
KFV AS2500-35-92-16 S 16 mm 92 mm 35 mm B001 skladem
KFV AS2500-35-92-22 P8 22 mm 92 mm 35 mm B001 skladem
KFV AS2500-35-92-22W P8 22 mm 92 mm 35 mm B292 skladem
KFV AS2500-35-92-24 P6 S 24 mm 92 mm 35 mm B292 skladem
KFV AS2500-35-92-24 P6B3 24 mm 92 mm 35 mm B003 skladem
KFV AS2500-40-92-16 S 16 mm 92 mm 40 mm B001 skladem
KFV AS2500-45-92-16 S 16 mm 92 mm 45 mm B001 skladem
KFV AS2500-45-92-16W300S 16 mm 92 mm 45 mm B292 skladem
KFV AS2500-45-92-20 W S 20 mm 92 mm 45 mm B292 skladem
KFV AS2500-45-92-24 S P6 24 mm 92 mm 45 mm B001 skladem
KFV AS2500-45-92-24WSP6 24 mm 92 mm 45 mm B292 skladem
KFV AS2500-55-92-16 S 16 mm 92 mm 55 mm B001 skladem
KFV AS2500-55-92-16 SQL* 16 mm 92 mm 55 mm B001 skladem
KFV AS2500-55-92-16W S 16 mm 92 mm 55 mm B292 skladem
KFV AS2500-55-92-24 P6W 24 mm 92 mm 55 mm B292 skladem
KFV AS2501-35-92-24 S P6 24 mm 92 mm 35 mm B001 skladem
KFV AS2501-35-92-24W300S 24 mm 92 mm 35 mm B292 skladem
KFV AS2583-35-92-16 S 16 mm 92 mm 35 mm B001 skladem
KFV AS2583-35-92-24 S P6 24 mm 92 mm 35 mm B001 skladem
KFV AS2583-40-92-16 S 16 mm 92 mm 40 mm B001 skladem
KFV AS2583-45-92-16 S 16 mm 92 mm 45 mm B001 skladem
KFV AS2583-55-92-16 S 16 mm 92 mm 55 mm B001 skladem
  •  * SQL = zůžený hák 8mm (standard 10mm)
  •  * AS2583 = samostatně ovládaný přídavný zámek se závorou

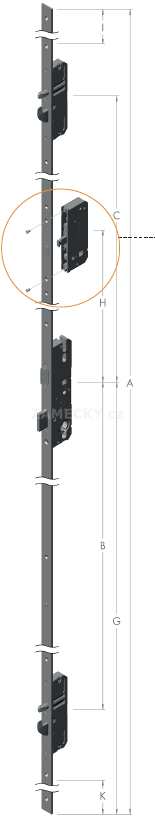

Rozměrová tabulka KFV AS 2500

RozměrABCGIK
B001 2170 mm 760 mm 730 mm 1020 mm 290 mm 130 mm
B003 2400 mm 760 mm 980 mm 1020 mm 270 mm 130 mm
B292 (W300) 2170 mm 635 mm 605 mm 1020 mm 415 mm 130 mm

Nevíte si rady ? Žádný problém

Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné předlabávat dveřní kapsu, materiál a stav dveří a podobně).



Funkce výklopného háku zámku KFV AS 2500
