Vícebodový zámek Roto C500 s čepy

Vícebodový zámek ovládaný klíčem C500 s trny

Vícebodový zámek ovládaný klíčem C500 s trny

Vícebodový zámek s čepy Roto C500 ovládaný klíčem

Vícebodový zámek Roto C500 se 2 posuvnými čepy, střelkou a závorou. Ovládání klíčem. Rozteč 92 mm. Dorn 35, 40, 45, 50, 55, 60, nebo 65 mm. Čelní lišta 16, 20 nebo 24 mm.

Vícebodový zámek Roto Ovládaný klíčem se uzavírají a odemykají otočením klíče na dva západy.

  • Vhodné uzávěry pro dřevěné, hliníkové i plastové dveře
  • Lehký chod převodovky
  • K dostání různé rozměry
  • Volitelně se softlock střelkou
Model Šířka lišty Dorn Rozteč Čtyřhran
C500 s trny 16/2 mm 35 mm 92 mm 8 mm
C500 s trny 16/2 mm 40 mm 92 mm 8 mm
C500 s trny 16/2 mm 45 mm 92 mm 8 mm
C500 s trny 16/2 mm 45mm 92 mm 10 mm
C500 s trny 16/2 mm 55 mm 92 mm 8 mm
C500 s trny 16/2 mm 55 mm 92 mm 10 mm
C500 s trny 16/2 mm 65 mm 92 mm 10 mm
C500 s trny 20/2 mm 45 mm 92 mm 8 mm
C500 s trny 20/2 mm 45 mm 92 mm 10 mm
C500 s trny 20/2 mm 55 mm 92 mm 8 mm
C500 s trny 20/2 mm 65 mm 92 mm 10 mm
C500 s trny U6/24 mm 45 mm 92 mm 8 mm



 Popis

  • Vícebodový zámek Roto C500 se 4 posuvnými, střelkou a závorou.

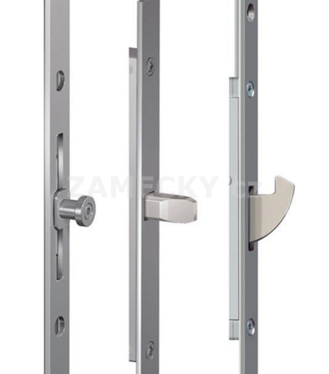

Čepy Roto  Roto zámkové válečky



  • Vhodný uzávěr pro každou oblast, pro libovolné dveře.
  • Vícebodový uzávěr s lehkým chodem převodovky.
  • Válcové samostředící trny jsou vysunuty směřem do protiplechu v zárubni a tím je znemožněno otevření dveří v uzamknutém stavu.
  • Díky tvaru a typu uzamykacích prvků je znemožněno vysazení dveří.
  • Zámek zaručuje dostatečné přitažení pro zajištění tepelné izolace.
  • Zámek lze kombinovat s kováním klika - klika a nebo klika - koule
  • Ovládání zámku klíčem

Ovládání zámku klíčem

    • Při odeknutém zámku po stisku kliky o 30°,nebo 45° směrem dolů dojde k zatažení odpružené střelky a je umožněno otevření dveří
    • Při uzamknutém zámku lze stisknout kliku o 30°, nebo 45° směrem dolů, avšak dojde pouze k zatažení odpružené střelky, nikoliv k odblokování uzamykacích prvků. Díky tomu lze kování kombinovat také s kováním klika - klika
    • Při otáčení klíčem dochází k vysunutí závory hlavního zámku a současně k vysouvání uzamykacích trnů

Vlastnosti

  • U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klikan nebo klika koule, venkovní madlo a podobně.
  • Uzávěry se uzavírají otáčením klíče.
  • Vícebodový uzávěr je blokován otočením klíče na dva západy.
  • K odemknutí je opět nutné otočení klíče na dva západy.
  • K dostání jsou různé rozměrové varianty zámku.

Technické parametry

  • Rozteč zámku: 92 mm
  • Šířka čelní lišty: volitelná dle modelu zámku
    • 16/2 mm
    • 20/2 mm
    • U6/24 mm
  • Osová vzdálenost: volitelná dle modelu zámku
    • 30 mm
    • 35 mm
    • 40 mm
    • 45 mm
    • 50 mm
    • 55 mm
    • 60 mm
    • 65 mm
  • Výška čelní lišty: 2200 mm možnost zkrácení dle výšky křídla
  • Orientace zámku: levý, nebo pravý nastavitelné dle DIN
  • Porchová úprava: Střelka a závora leskle poniklované
  • Ovládání zámku: odemknutí a zamknutí pomocí klíče, otevření pomocí kliky, nebo klíčem (převod na střelku
  • Specifika: silné přitažení dveří, lehce ovladatelná mechanika
  • Uzamykací varianta: 2 přídavné válcové trny
    • vysunutí o 20 mm
    • průměr trnu 11 mm
  • Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
  • Střelka zámku: ocelová
  • Lišta zámku: světlý zinek
  • Typ hlavního zámku:
    • Dorn 20 mm
    • Dorn 25 mm
    • Dorn 30 mm
    • Dorn 35 mm
    • Dorn 40 mm
    • Dorn 45 mm
    • Dorn 50 mm
    • Dorn 55 mm



Roto C500 hlavní zámek  Hlavní zámek Roto





Správné zaměření vícebodového zámků Vám možná usnadní náš arch pro zaměření vícebodového zámku.





 Vzhledem k tomu, že profily výrobců plastových a hliníkových, nebo dřevěných dveří mají podobné parametry, je možné při výměně vícebodového zámku využít i jiný typ, nebo dokonce zámek jiného výrobce. To často obnáší úpravu dveřních kapes. Doporučujeme proto při nákupu vícebodového zámku zvolit dodatavele, který Vám zajití kompletní dodávku včetně zaměření, nebo je alespoň nadálku ochoten konzultovat a navést Vás ke správnému porduktu. V ideálním případě dodavatel zajistí zaměření, výměr zámku, zašle zákazníkovi cenovou kalkulaci a termín dodání. Následně provede dodání, demontáž původního kování a zámku, pokud je to potřeba i úpravu dveřních kapes. Montáž nového zámku, seřízení a úpravy na protikusech v zárubni a seřízení pantů. Takto servisované dveře jsou zárukou dlouhodobé správné funkce.

Zejména dbejte na správné seřízení přítlaku dveřního křídla z důvodu tepelné izolace a celkové bezpečnosti.

Přímý odkaz na zámek Roto C500







Potřebuji vícebodový zámek, zašlete mi prosím cenu a termín dodání

Konfigurátor vícebodového zámku pro nezávaznou poptávku

Ovládání vícebodového zámku *

Rozteč (vzdálenost mezi středem otvoru pro čyřhran kliky a středem otvoru pro vložku) *

Čtyřhran kliky *

Odkaz na schéma pro měření zámků https://www.zamecky.cz/files/vicebodove-zamky/schema-vicebod-zamereni.pdf

Požaduji dodání včetně montáže *

Požaduji zaměření technikem před objednáním *

Zvolte preferovaný způsob dodání *
