KFV AS 3500 s Magnetickými Háky

Vícebodový zámek KFV AS 3500 Magnetický Hák

Vícebodový zámek KFV AS 3500 s magnetickými háky ovládaný klíčem.

Vícebodový zámek KFV AS 3500 2 magneticky ovládanými háky, střelkou a závorou hlavního zámku. Ovládání klíčem. Rozteč 92 mm. Dorn 35, 45 a 55 mm. Čelní lišta 16 a 24 mm. Zajišťuje automatické vysunutí háků po každém uzavření dveří. Možnost denního režimu.

Kombinace hlavního zámku magneticky výklopného háku nabízí maximální bezpečnost a pohodlí. Zámek je univerzálně použitelný ve všech profilech dveří.

  • Vhodné pro všechny druhy dveří
  • Lehký chod převodovky
  • Lehký chod ovládání
  • Orientace zámku nastavitelná
  • K dostání v různých rozměrech
  • Standardně dodáván se softlock střelkou
  • Maximální pohodlí a bezpečí díky magneticky ovládaným výklopným (od spoda nahoru) otočným hákům se samostředící konstrukcí.

Vícebodový zámek KFV AS 3500 s magnetickými háky aretuje dveřní křídlo ve 4 bodech (2 háky, střelka a závora hlavního zámku).

Zámek je bezpečný a těsně uzavírá díky dvěma přídavným sklopným hákům, které jsou ovládány převodovým mechanismem a magnety.

Model Čelní lišta DM LM Rozměr
KFV AS3500 35-92-24P6B03 24 mm 35 mm 92 mm B003
KFV AS3500SAQ 55-92-24P6 24 mm 55 mm 92 mm B001
KFV AS3500SAQ 55-92-F16 16 mm 55 mm 92 mm B001
KFV AS3500SAQ 55-92-F16B3 16 mm 55 mm 92 mm B003
KFV AS3500SAQ 55-92-F16W3 16 mm 55 mm 92 mm B292
KFV AS3500SQ 35-92-24P6 24 mm 35 mm 92 mm B001
KFV AS3500SQ 45-92-24P6 24 mm 45 mm 92 mm B001
KFV AS3500SQ 35-92-F16 W3 16 mm 35 mm 92 mm B292
KFV AS3500SQ 35-92-F16-10 16 mm 35 mm 92 mm B001



Rozměr A B C G I K
B001 2170 mm 760 mm 730 mm 1020 mm 290 mm 130 mm
B003 2400 mm 760 mm 980 mm 1020 mm 270 mm 130 mm
B292 (W300) 2170 mm 635 mm 605 mm 1020 mm 415 mm 130 mm

Popis

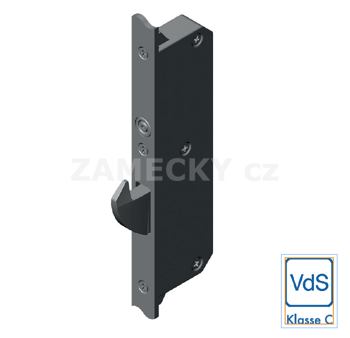

  • Vícebodový zámek KFV AS 3500 se 2 magneticky ovládanými výklopnými háky, střelkou a závorou hlavního zámku.KFV AS3500 magnetický hák
  • Umožňuje dodatečnou montáž přídavného zámku pro částečné otevření dveřního křídla pro identifikaci osob.
  • Umožňuje rozšížení o motorovou jednotku A-Öffner

Motor zámku KFV AS3500

  • Zámek uzamyká celkem na 4 bodech, z toho 3 blokují automaticky, 2 jsou vypinatelné díky speciálnímu protiplechu.
  • Vhodný uzávěr pro každou oblast, pro libovolné dveře. Obvzláště vhodný pro plastové, dřevěné, nebo hliníkové dveře.
  • Vícebodový uzávěr s magnetickými výklopnými háky a hlavní závorou zámku má lehký chod a je nenáročný na údržbu. Sklopné háky uzamykací samočinně.
  • Hlavní zámek je ovládaný klíčem
  • Po zavření dveřního křídla dojde k samočinnému uzamknutí 2 magneticky ovládaných háků háky mají speciální samostředící tvar a po vysunutí jsou ustaveny do protikusů v zárubni.
  • Díky zahnuté konstrukci háků je znemožněno násilné otevření dveří pomocí odtažení zárubně a vysazení dveří z pantu.
  • Zámek zaručuje dostatečné přitažení pro zajištění tepelné izolace, a to i v neuzamknutém stavu.
  • Volitelně k dostání se softlock střelkou,KFV AS3500 softlock střelka
  • Zámek lze kombinovat s kováním klika - klika nebo klika koule
  • Ovládání zámku klíčem
    • Při odeknutém zámku po stisku kliky o 30° směrem dolů dojde k zatažení odpružené střelky hlavního zámku a 2 magneticky ovládaných háků. Tím je umožňeno otevření dveří
    • Po zavření dveřního křídla dojde samočinně uzamknutí ve třech bodech (hlavní střelka zámku a 2 automatické sklopné háky).
    • Při otáčení klíčem ve směru zamykání se vysouvá závora hlavního zámku a dojde k aretaci mechnismu kliky (nelze stisknout a tím zatáhnout háky a střelku)
    • Při uzamknutém zámku nelze stisknout kliku o 30° směrem dolů.
    • Při použití speciálního protipelchu pro denní režim lze vypnout samozamykání na přídavných hácích (v tomto případě je vhodné kombinovat s kováním klika klika a využívat výhod denního a nočního režimu zámku).

Odemykání zámku KFV AS3500 klíčem



Vlastnosti

U vícebodových zámků ovládaných klíčem je možné kombinovat s kováním klika - klika nebo klika koule, venkovní madlo a podobně. Uzávěry se uzavírají automaticky díky integrovanému magnetu. Hlavní závora se ovládá otáčením klíče. Hlavní závora zámku je blokována otočením klíče na dva západy. K odemknutí je opět nutné otočení klíče na dva západy. K dostání jsou různé rozměrové varianty zámku. Možnost modulárně rozšířit o zámek umožňující částečné otevření dveří (umožňuje nejdříve identifikaci osoby přede dveřmi, následně lze pomocí vnitřního knoflíku zcela otevřít). Toto řešení nahrazuje známý bezpečnostní dveřní řetízek a je elegantnější a nekazí celkový vzhled dveří. Možnost kombinovat s A- motorem.
Zámek umožňuje rozšíření o motor zámku. Díky motoru lze zámek otevřít externím otevíracím impulsem (například ze čtečky čipů, nebo z recepce).



Technické parametry

  • Rozteč zámku: 92 mm
  • Šířka čelní lišty: 16 mm, 24 mm
  • Osová vzdálenost: 35 mm, 45 mm, 55 mm
  • Výška čelní lišty: 2170 mm, nebo 2400 mm možnost zkrácení o rozměr K dole a I nahoře
  • Rozměrové varianty: B001, B003 B292
  • Orientace zámku: levý, nebo pravý nastavitelné dle DIN, u verze s válečkovou střelkou není nutné určovat orientaci
  • Přídavný zámek: ano, pro částečné odblokování nahrazující dveřní řetízek
  • Porchová úprava: Softlock střelka a závora leskle poniklované
  • Ovládání zámku: odemknutí a zamknutí pomocí klíče, otevření pomocí kliky, nebo klíčem (převod na střelku). Uzamknutí háků automatické
  • Specifika: smočinné uzamknutí, silné přitažení dveří, lehce ovladatelná mechanika, přitažení dveří k zárubni.
  • Uzamykací varianta: 2 přídavné samostředící magnetem ovládené výklopné háky, závora a střelka hlavního zámku

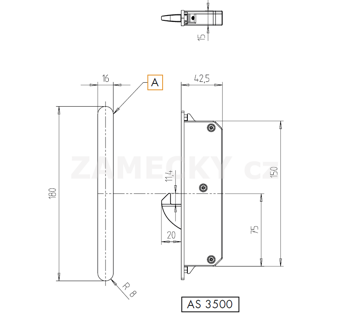

    • Vysunutí háku o 20 mm, prostor pro mezikus v zárubni 10 mmKFV AS 3500 magnetický hák
    • Tloušťka háku 10 mm
  • Čtyřhran kliky: 8x8 mm, nebo 10x10 mm
  • Střelka zámku: softlock
  • Lišta zámku: světlý zinek
  • Typ hlavního zámku: hlavní zámek typu M
  • Úhel stisku kliky: Pro zámek typu M - 30°

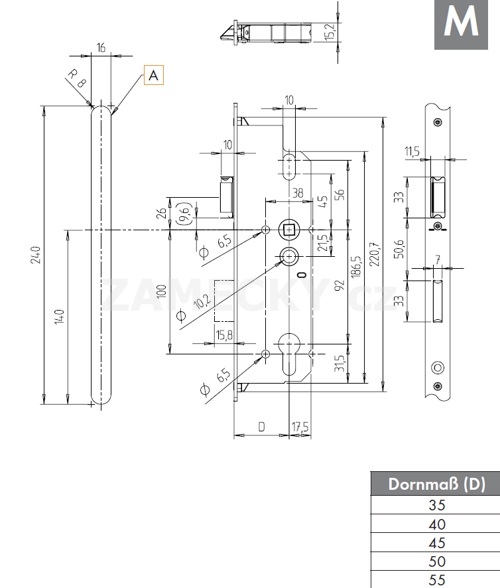

KFV AS3500 zámek typu M

Úhel stisku kliky zámek typu M





Vzhledem k tomu, že profily výrobců plastových a hliníkových, nebo dřevěných dveří mají podobné parametry, je možné při výměně vícebodového zámku využít i jiný typ, nebo dokonce zámek jiného výrobce. To často obnáší úpravu dveřních kapes. Doporučujeme proto při nákupu vícebodového zámku zvolit dodatavele, který Vám zajití kompletní dodávku včetně zaměření, nebo je alespoň nadálku ochoten konzultovat a navést Vás ke správnému porduktu. V ideálním případě dodavatel zajistí zaměření, výměr zámku, zašle zákazníkovi cenovou kalkulaci a termín dodání. Následně provede dodání, demontáž původního kování a zámku, pokud je to potřeba i úpravu dveřních kapes. Montáž nového zámku, seřízení a úpravy na protikusech v zárubni a seřízení pantů. Takto servisované dveře jsou zárukou dlouhodobé správné funkce.

Zejména dbejte na správné seřízení přítlaku dveřního křídla z důvodu tepelné izolace a celkové bezpečnosti.



Správné zaměření vícebodového zámků Vám možná usnadní náš arch pro zaměření vícebodového zámku.
