Elektrický otevírač EffEff 118

Elektrický otevírač EffEff 118

Elektrický otevírač 16 mm. Zámek slouží pro odblokování střelky zámku přivedením elektrického proudu. Nastavitelná ocelová západka. Ovládací napětí 10V-24V nebo. Pod proudem otevřeno, nebo reverzní pod proudem uzavřeno. Možnost mechanické blokace, odjištění pro jeden průchod a signalizace otevřených dveří. Čelní lišta 22, 24, 25, mm, hloubka 31 mm. Elektrický otevírač, elektrický zámek, elektromagnetický zámek Fab, bzučák, dříve také Befo. Náhrada za FAB 16

2420 Kč s DPH

2000 Kč

Skladové číslo:

Výrobce: AssaAbloy

Popis

  • Elektrický otevírač dveří s konstrukční šířkou pouhých 16 mm x 66x25,5
  • Univerzální elektromagnetický zámek s nastavitelnou západkou s velkou škálou rozšíření, který slouží pro odblokování západky dveří po příchodu elektrického otevíracího impulsu
  • Zámek je vhodný pro libovolné dveře. Elektrické otevírače se používají do hliníkových, dřevěných, ocelových i plastových dveří.
  • Elektrické otevírače je možné montovat vertikálně i horizontálně (proti odpružené střelce)
  • Masivní tělo zámku a pevná, nenastavitelná ocelová západka zámku. Zámek je určený pro hrubý provoz a časté používání
  • Odolnost proti vylomení 370-895 Kg
  • Otevírač EffEff 118 je možné použít na levé i pravé dveře - díky symetrickému konstrukčnímu tvaru
  • Kompatibilní s montážními lištami
    • Čelní plech - 02140-01/pozink
    • Čelní plech - 02135-01/nerez
    • Čelní plech -10640-01/pozink
    • Čelní plech -10635-01/nerez
    • Čelní plech -32440-04/pozink/L
    • Čelní plech -32440-05/pozink/P
    • Čelní plech -34340-01/pozink
    • Čelní plech -39135-04/nerez/L
    • Čelní plech -39135-05/nerez/P
    • Čelní plech -93635-01/nerez
    • Čelní plech - 00240-01/pozink
    • Čelní plech -17401-01/šedý

Montáž klasická nebo Profix2

  • Speciální patentované konstrukční řešení el. otvírače, které umožňuje zmenšit prostor pro montáž otvírače a umístit ho uvnitř (bez výklopné hrany) dveřní zárubně jako běžný zadlabávací zámek.
  • Výsledkem montáže je umístění el. otvírače bez nutnosti výřezu dveřní zárubně. Ideální například pro dveře bez polodrážky (bezfalcové dveře).
  • El. otvírače ProFix® jsou vyráběny pro všechny typy aplikací. Od běžných el. otvíračů po požárně odolné.
  • El. otvírač není vidět, pokud jsou dveře zavřené.
  • Je stále zachována funkce seřízení západky el. otvírače (Fix).
  • Pro montáž je třeba zvolit vybraný typ el. otvírače a speciální ProFix® protiplech dle typu dveří.

Montáž profix2

Výhody montáže profix  2



  • Kdy je možné použít ProFix® el. otvírač?
    • Konstrukce dveřního křídla je určujícím faktorem, jaký typ ProFix el. otvírače musíte zvolit. Klíčová hodnota je vzdálenost od hrany střelky zadlabávacího zámku po kraj dveřního rámu. Jde o rozměr,který je značen jako „ X-vzdálenost".
  • ProFix®2
    • falcové dveře s hodnotou X= 6 mm nebo více
    • u modelu 118 falcové dveře s hodnotou X= 4 mm

Profix 2 schéma



Funkce elektrického otevírače EffEFF 118

  1. Standardní elektrický otevírač. Pod proudem otevřeno. Odblokováno po dobu trvání napěťového impulsu (118)
  2. Standardní elektrický oetvírač vybavený mikrospínačem se svorkovnicí. Pod proudem otevřeno. Odblokováno po dobu trvání napěťového impulsu (118RR). Mikrospínač narazuje přídavné monitorovací magnety
  3. Standardní elektrický otevírač vybavený aretační páčkou. Pod proudem otevřeno. Odblokováno po dobu trvání napěťového impulsu (118RE). Aretační páčkou lze přepnout otevírač do polohy trvale otevřeno.
  4. Standardní elektrický otevírač vybavený aretační páčkou a mikrospínačem se svorkovnicí. Pod proudem otevřeno. Odblokováno po dobu trvání napěťového impulsu (118RRE). Aretační páčkou lze přepnout otevírač do polohy trvale otevřeno. Mikrospínač narazuje přídavné monitorovací magnety.

Technické parametry

  • Odolnost proti vylomení: 370 Kg
  • Nastavitelná závora: ano
  • Materiál západky: Tlakový odlitek, mosaz

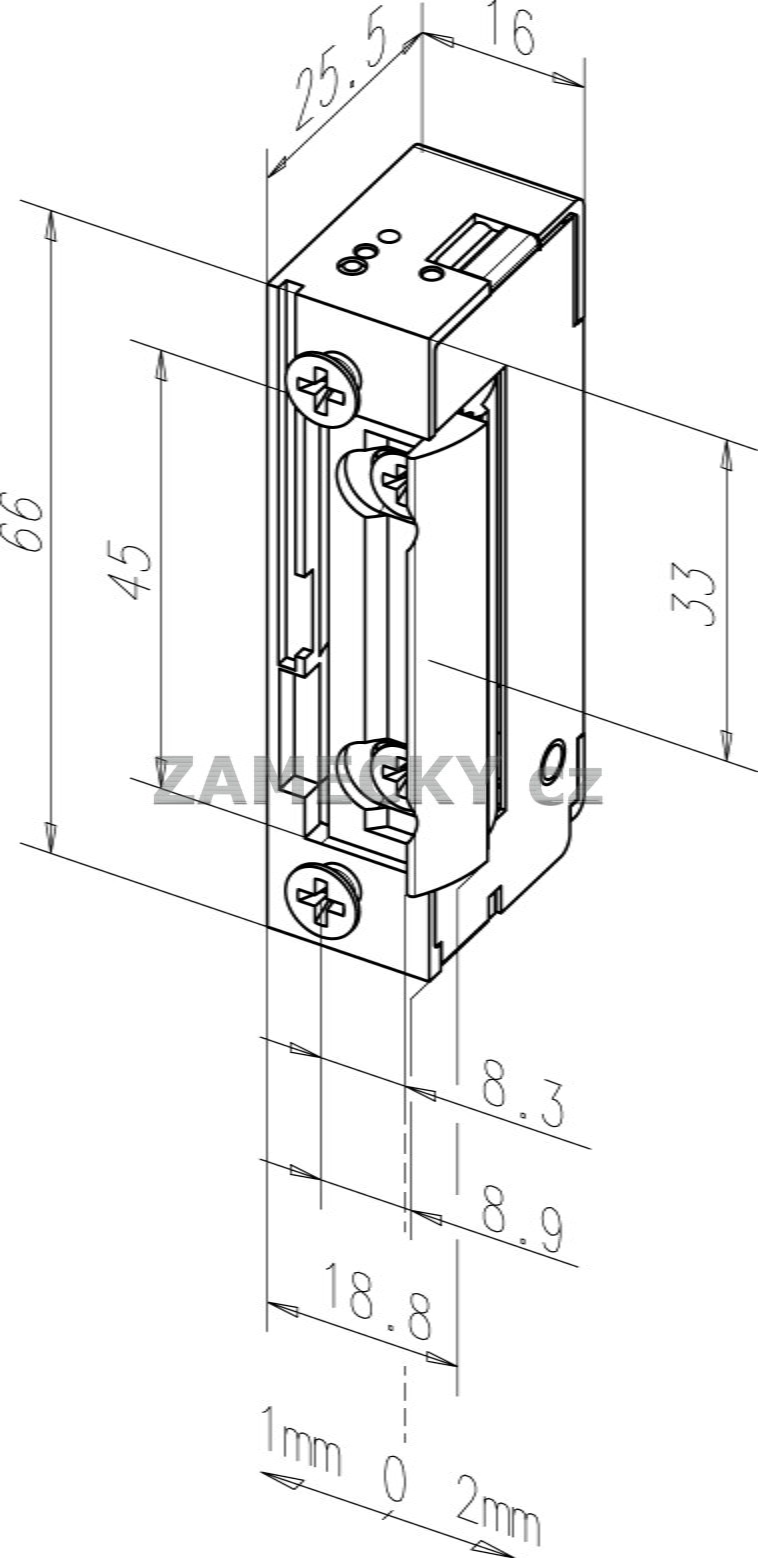

  • Rozměr: 66 mm x16 mm x 25,5 mm
  • Odběr cívky:
    • A71 = 10-24V AC/DC
      • 280mA (12V DC)
      • 250mA (12V AC)
      • 560mA (24V DC)
      • 500mA (24V AC)
    • B71 = 24V-42V AC/DC
      • 120mA (24V DC)
      • 60mA (24V AC)
  • Trvalý provoz (denní režim)
    • A71 = 11-13V DC
    • B71 = 22-26V DC
  • Rozsah pracovních teplot: -15°C - +40°C
  • Obsah balení: otevírač bez lišty

Návody a schémata

Návod k osluze Elektrického otevírače EffEff 118 ke stažení zde

Produktový list Elektrického otevírače EffEff 118 ke stažení zde

Certifikace

Prohlášení o shodě k elektrickému otevírači EffEff 118 ke stažení zde

  • Směrnice 2014/35/EU (elektrická zařízení nízkého napětí)
  • Směrnice 2014/30/EU (elektromagnetická kompatibilita)
  • Směrnice 2011/65/EU (omezení nebezpečných látek)

Nevíte si rady ? Žádný problém

Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž elektrických ootavíračů u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné vytvářet dlab rpo otevírač, materiál a stav dveří a podobně).
