Elektrický otevírač Fab 16

Elektrický otevírač Fab 16

Elektrický otevírač 16 mm. Zámek slouží pro odblokování střelky zámku přivedením elektrického proudu. Nastavitelná ocelová západka. Ovládací napětí 6V-12V nebo 10V - 24V AC/DC U reverzní varianty 12V nebo 24V. Pod proudem otevřeno, nebo reverzní pod proudem uzavřeno. Možnost mechanické blokace, odjištění pro jeden průchod a signalizace otevřených dveří. Čelní lišta 22 mm, hloubka 31 mm. Elektrický otevírač, elektrický zámek, elektromagnetický zámek Fab, bzučák, dříve také Befo

932 Kč s DPH

770 Kč

Skladové číslo:

Výrobce: FAB

Popis

  • Elektrický otevírač dveří s konstrukční šířkou pouhých 16 mm
  • Univerzální elektromagnetický zámek s nastavitelnou západkou s velkou škálou rozšíření, který slouží pro odblokování západky dveří po příchodu elektrického otevíracího impulsu
  • Zámek je vhodný pro libovolné dveře. Elektrické otevírače se používají do hliníkových, dřevěných, ocelových i plastových dveří.
  • Elektrické otevírače je možné montovat vertikálně i horizontálně (proti odpružené střelce)
  • Masivní tělo zámku a pevná, nenastavitelná ocelová západka zámku. Zámek je určený pro hrubý provoz a časté používání
  • Odolnost proti vylomení 295 Kg
  • Otevírač fab 16 je možné použít na levé i pravé dveře - díky symetrickému konstrukčnímu tvaru
  • Zámek se vyrábí v České Republice
  • Kompatibilní s montážními lištami

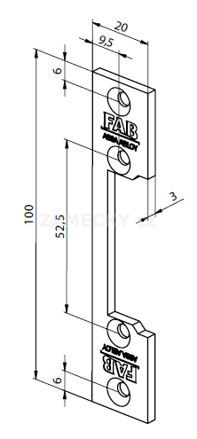

    • Lišta krátká FAB ML ES16 35 č.100 EL002453
    • Lišta dlouhá FAB ML ES16 35 č.101 EL002454

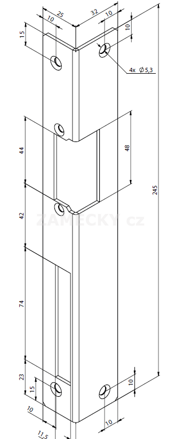

    • Lišta rohová dlouhá FAB ML ES16 35 č.104 - levá EL002558
    • Lišta rohová dlouhá FAB ML ES16 35 č.105 - pravá EL00255

Funkce Fab 16 Standard: pod napětím průchozí, bez napětí blokován

V běžném režimu (bez elektrickéo proudu) je zámek blokovaný. Po příchodu otevíracího elektrického napětí je zámek odblokován a je umožňen průchod.

Funkce Fab 16 reverzní zámek: pod napětím blokován, bez napětí průchozí

Elektrické zámky FAB 16 je možné dodat v reverzním režimu. Tedy pod napětím blokován, bez napětí průchozí. Tato konfigurace je vhodná pro dveře na únikových cestách, kde je nutné po odpojení proudu zajistit volný průchod osob. Reverzní otevírače lze napájet pouze stejnosměrným napětím.

Funkce Fab 16 MB pro mechaické odblokování zámku

Pomocí ocelové mechanické páčky na tělese zámku lze otevírač uvést do trvale otevřeného stavu (například při stěhování, nebo denním režimu, který je vhodný například pro obchody).

Funkce Fab 16 odjištění pro jeden průchod 1PR

Tato funkce umožňuje odjistit otevírač pro jeden průchod. Tato funkce je vhodná například pro povel k otevření dveří od elektronického požárního systému (EPS), kdy je otevírač uvolněn pro průchod po vyhlášení poplachu. Další využití funkce odjištění pro jeden průchod je u bytových domů, kde je nutné zajistit vstup do domu přes více dveří (typicky hlavní vstup a zádveří). Po příchodu otevíracího elektrického proudu (mžikové napětí) je otevírač odjištěn pro jeden průchod. Po průchodu dveřmi je zámek opět zablokován.

Funkce Fab 16 signalizace

Elektrický otevírač Fab 16 je možné vybavit mikrospínačem, se svorkovnicí. Mikrospínač slouží pro signalizaci otevřených nebo zavřených dveří. Díky signalizační funkci elektrického otevírače lze plně nahradit instalaci přídavných monitorovacích magnetů, které je nutné montovat ke dveřím například kvůli elektronickému zabezpečvacímu systému (EZS), nebo systémy ACS (systém kontroly vstupu), rovněž pro elektronické požární systémy (EPS).

Díky množství konfigurací, doplňkových funkcí a malé konstrukční šířce je řada elektrických otevíračů Fab 16 vhodná pro většinu požadavků. Úplný soupis všech konfigurací je níže

Výpys typů elektrických otevíračů Fab Profi

Otevírací napětíFunkceObjednací čísloCena pro rok 2020 bez DPH
6V-12V Standard EL002431 770,-Kč
10V-24V Standard EL002432 780,-Kč
6V-12V Standard, Mechanické odblokování EL002433 860,-Kč
10V-24V Standard, Mechanické odblokování EL002434 880,-Kč
6V-12V Standard, Odjištění pro 1 průchod EL002435 880,-Kč
10V-24V Standard, Odjištění pro 1 průchod EL002436 880,-Kč
6V-12V Standard, Mechanické odblokování, Odjištění pro 1 průchod EL002437 940,-Kč
10V-24V Standard, Mechanické odblokování, Odjištění pro 1 průchod EL002438 940,-Kč
6V-12V Standard, Signalizace EL002439 1120,-Kč
10V-24V Standard, Signalizace EL002440 1120,-Kč
6V-12V Standard, Signalizace, Mechanické odblokování EL002441 1210,-Kč
10V-24V Standard, Signalizace, Mechanické odblokování EL002442 1210,-Kč
6V-12V Standard, Signalizace, Odjištění pro 1 průchod EL002443 1210,-Kč
10V-24V Standard, Signalizace, Odjištění pro 1 průchod EL002444 1210,-Kč
6V-12V Standard, Signalizace, Mechanické odblokování, Odjištění pro 1 průchod EL002445 1300,-Kč
10V-24V Standard, Signalizace, Mechanické odblokování, Odjištění pro 1 průchod EL002446 1300,-Kč
12V Reverzní EL002447 1120,-Kč
24V Reverzní EL002448 1120,-Kč
12V Reverzní, Odjištění pro 1 průchod EL002449 1210,-Kč
24V Reverzní, Odjištění pro 1 průchod EL002450 1210,-Kč
12V Reverzní, Signalizace EL002451 1290,-Kč
24V Reverzní, Signalizace EL002452 1290,-Kč

Technické parametry

  • Odolnost závory proti vylomení: 295 Kg
  • Nastavitelná závora: ano, 4 mm
  • Odběr cívky 6V-12V u Standardního zámku:
    • 6V AC = 275 mA
    • 6V DC = 375 mA
    • 12V AC = 550 mA
    • 12V DC = 750 mA
  • Odběr cívky 10V-24V u Standardního zámku:
    • 12V AC = 210 mA
    • 12V DC = 255 mA
    • 24V AC = 420 mA
    • 24V DC = 510 mA
  • Rozměry: 66 x 16 x 28 mm
  • Trvalý provoz (denní režim): 11-13V DC
  • ECO rozsah (do 300mA): 12-14V DC
  • Rozsah pracovních teplot: -15°C až +40°C
  • Obsah balení:
    • elektrický otevírač
    • dlouhá montážní lišta
    • návod
    • vruty

 Návody a schémata

Návod k obsluze Elektrického otevírače FAB 16 ke stažení zde

Návod k obsluze FAB 16, 2 ke stažení zde

Schéma zapojení elektrického otevírače FAB Profi ke stažení zde

Schéma zapojení signalizace FAB 16

Produktový list FAB 16

Kompatibilní montážní lišty

Návod k obsluze FAB 16, 2 ke stažení zde

Certifikát shody pro bezpečnostní třídu 2

Prohlášení EMC, ČSN EN 6100

Certifikát Testalarm 1

Certifikát Testalarm 2



Nevíte si rady ? Žádný problém

Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž elektrických ootavíračů u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné vytvářet dlab rpo otevírač, materiál a stav dveří a podobně).
