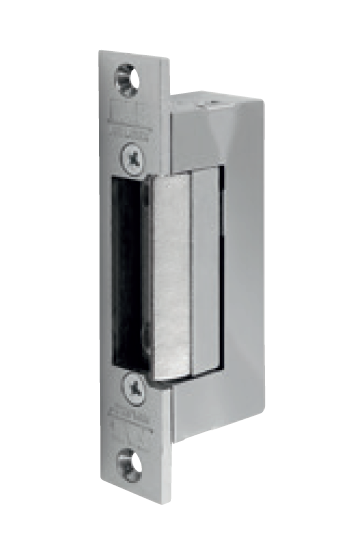

Elektrický otevírač Fab Profi

Elektrický otevírač Fab Profi

Elektrický otevírač 20 mm. Zámek slouží pro odblokování střelky zámku přivedením elektrického proudu. Nastavitelná ocelová západka. Ovládací napětí 6V, 12V, 24V AC/DC. Pod proudem otevřeno, nebo reverzní pod proudem uzavřeno. Možnost mechanické blokace, odjištění pro jeden průchod a signalizace otevřených dveří. Čelní lišta 20 mm, hloubka 31 mm Elektrický otevírač, elektrický zámek, elektromagnetický zámek Fab, bzučák, dříve také Befo

1222 Kč s DPH

1010 Kč

Skladové číslo:

Výrobce: FAB

Popis

  • Univerzální elektromagnetický zámek s nastavitelnou západkou s velkou škálou rozšíření, který slouží pro odblokování západky dveří po příchodu elektrického otevíracího impulsu
  • Zámek je vhodný pro libovolné dveře. Elektrické otevírače se používají do hliníkových, dřevěných, ocelových i plastových dveří.
  • Elektrické otevírače je možné montovat vertikálně i horizontálně (proti odpružené střelce)
  • Masivní tělo zámku a pevná, nenastavitelná ocelová západka zámku. Zámek je určený pro hrubý provoz a časté používání
  • Odolnost proti vylomení 285 Kg
  • Otevírač fab klasik je možné použít na levé i pravé dveře - díky symetrickému konstrukčnímu tvaru
  • Zámek se vyrábí v České Republice
  • Kompatibilní s montážními lištami
    • Lišta krátká 100 LRF100 Pozink (součást balení)
    • Lišta krátká 110 LRF110 Pozink
    • Lišta krátká 160 LRF 160 Pozink
    • Lišta rovná 250 LR0 Pozink
    • Další varianty nerez, Bílá, béžová, hnědá, šedá, zlatá, okrová,
    • Lišta rovná ANSI 225 levá, nebo pravá, LRF225 nerez
    • Lišta náběhová 250 levá nebo pravá, pozink LLN0 a LPN0 pozink
    • Lišta náběhová 250 levá nebo pravá, nerez LLNNER0 a LPNNER0 nerez
    • Lišta oboustranná s náběhem LN0 pozink
    • Lišta oboustranná rohová LL/P0 pozink
    • Lišta rohová 250 levá a pravá LL0 a LP0 pozink
    • Další varianty nerez, bílá béžová, hnědá, šedá, zlatá, okrová

Funkce Fab Profi Standard: pod napětím průchozí, bez napětí blokován

V běžném režimu (bez elektrickéo proudu) je zámek blokovaný. Po příchodu otevíracího elektrického napětí je zámek odblokován a je umožňen průchod.

Funkce Fab Profi reverzní zámek: pod napětím blokován, bez napětí průchozí

Elektrické zámky FAB profi je možné dodat v reverzním režimu. Tedy pod napětím blokován, bez napětí průchozí. Tato konfigurace je vhodná pro dveře na únikových cestách, kde je nutné po odpojení proudu zajistit volný průchod osob. Reverzní otevírače lze napájet pouze stejnosměrným napětím.

Funkce Fab Profi MB pro mechaické odblokování zámku

Pomocí ocelové mechanické páčky na tělese zámku lze otevírač uvést do trvale otevřeného stavu (například při stěhování, nebo denním režimu, který je vhodný například pro obchody).

Funkce Fab Profi odjištění pro jeden průchod 1PR.

Tato funkce umožňuje odjistit otevírač pro jeden průchod. Tato funkce je vhodná například pro povel k otevření dveří od elektronického požárního systému (EPS), kdy je otevírač uvolněn pro průchod po vyhlášení poplachu. Další využití funkce odjištění pro jeden průchod je u bytových domů, kde je nutné zajistit vstup do domu přes více dveří (typicky hlavní vstup a zádveří). Po příchodu otevíracího elektrického proudu (mžikové napětí) je otevírač odjištěn pro jeden průchod. Po průchodu dveřmi je zámek opět zablokován.

Funkce Fab Profi signalizace

Elektrický otevírač Fab Profi je možné vybavit mikrospínačem, se svorkovnicí. Mikrospínač slouží pro signalizaci otevřených nebo zavřených dveří. Díky signalizační funkci elektrického otevírače lze plně nahradit instalaci přídavných monitorovacích magnetů, které je nutné montovat ke dveřím například kvůli elektronickému zabezpečvacímu systému (EZS), nebo systémy ACS (systém kontroly vstupu), rovněž pro elektronické požární systémy (EPS).

Díky množství konfigurací a doplňkových funkcí je řada elektrických otevíračů Fab Profi vhodná pro většinu požadavků. Úplný soupis všech konfigurací je níže

Výpys typů elektrických otevíračů Fab Profi
Otevírací napětíFunkceObjednací čísloCena pro rok 2020 bez DPH
6V Standard 0611 1010,-Kč bez DPH
12V Standard 1211 940,-Kč bez DPH
12eV Standard, Nízkoodběrový 11211 1600 ,-Kč bez DPH
24V Standard 2411 1710 ,-Kč bez DPH
6V Standard, Odjištění pro 1 průchod 0621 dle poptávky
12V Standard, Odjištění pro 1 průchod 1221 1120 ,-Kč bez DPH
12eV Standard, Nízkoodběrový,Odjištění pro 1 průchod 11221 dle poptávky
24V Standard, Odjištění pro 1 průchod 2421 1780 ,-Kč bez DPH
6V Standard, Mechanické odblokování 0611MB 1190 ,-Kč bez DPH
12V Standard, Mechanické odblokování 1211MB 1110 ,-Kč bez DPH
12eV Standard, Nízkoodběrový, Mechanické odblokování 11211MB 1350 ,-Kč bez DPH
24V Standard, Mechanické odblokování 2411MB 1440 ,-Kč bez DPH
6V Standard, Odjištění pro 1 průchod, Mechanické odblokování 0621MB 1330 ,-Kč bez DPH
12V Standard, Odjištění pro 1 průchod, Mechanické odblokování 1221MB 1290 ,-Kč bez DPH
12eV Standard, Nízkoodběrový, Odjištění pro 1 průchod, Mechanické odblokování 11221MB 1520,-Kč bez DPH
24V Standard, Odjištění pro 1 průchod, Mechanické odblokování 2421MB 1560,-Kč bez DPH
6V Standard, Signalizace 20611 1450,-Kč bez DPH
12V Standard, Signalizace 21211 1380,-Kč bez DPH
12eV Standard, Nízkoodběrový, Signalizace 211211 1600,-Kč bez DPH
24V Standard, Signalizace 22411 1710,-Kč bez DPH
6V Standard, Odjištění pro 1 průchod, Signalizace 20621 dle poptávky
12V Standard, Odjištění pro 1 průchod, Signalizace 21221 1440,-Kč bez DPH
12eV Standard, Nízkoodběrový, Odjištění pro 1 průchod, Signalizace 211221 1790,-Kč bez DPH
24V Standard, Odjištění pro 1 průchod, Signalizace 22421 1780,-Kč bez DPH
6V Standard, Mechanické odblokování, Signalizace 20611MB 1570,-Kč bez DPH
12V Standard, Mechanické odblokování, Signalizace 21211MB 1560,-Kč bez DPH
12eV Standard, Nízkoodběrový, Mechanické odblokování, Signalizace 211211MB 1520,-Kč bez DPH
24V Standard, Mechanické odblokování, Signalizace 22411MB 1780,-Kč bez DPH
6V Standard, Odjištění pro 1 průchod, Mechanické odblokování, Signalizace 20621MB 1670,-Kč bez DPH
12V Standard, Odjištění pro 1 průchod, Mechanické odblokování, Signalizace 21221MB 1710,-Kč bez DPH
12eV Standard, Nízkoodběrový, Odjištění pro 1 průchod, Mechanické odblokování, Signalizace 211221MB 1870,-Kč bez DPH
24V Standard, Odjištění pro 1 průchod, Mechanické odblokování, Signalizace 22421MB 1930,-Kč bez DPH
6V Reverzní 30611 dle poptávky
12V Reverzní 31211 1410,-Kč bez DPH
24V Reverzní 32411 1560,-Kč bez DPH
6V Reverzní, Odjištění pro 1 průchod,  30621 dle poptávky
12V Reverzní, Odjištění pro 1 průchod, 31221 1660,-Kč bez DPH
24V Reverzní, Odjištění pro 1 průchod, 32421 1790,-Kč bez DPH
6V Reverzní, Signalizace 320611 dle poptávky
12V Reverzní, Signalizace 321211 1830,-Kč bez DPH
24V Reverzní, Signalizace 322411 1990,-Kč bez DPH

Technické parametry

  • Odolnost závory proti vylomení: 285 Kg
  • Nastavitelná závora: ano, 4 mm
  • Odběr cívky u Standardního zámku
    • 6V AC = 1,1 A
    • 12V AC = 300 mA
    • 24V AC = 85 mA
    • 6V DC = 1,5 A
    • 12V DC = 600 mA
    • 12eV DC = 230 mA
    • 24V DC = 115 mA
  • Odběr cívky u Reverzního zámku
    • 6V DC = 330 mA
    • 12V DC = 170 mA
    • 24V DC = 90 mA
  • Maximální doba držení cívek u Standardního zámku
    • 6V = 60 s
    • 12V = 60 s
    • 12eV = bez omezení doby držení
    • 24V = bez omezení doby držení
  • Maximální doba držení cívek u Reverzního zámku
    • Bez omezení doby držení
  • Rozsah provozních teplot -15°C až +50°C
  • Obsah balení
    • elektrický otevírač
    • krátká montážní lišta LRF100
    • samolepka na dveře
    • vruty typu TEX

Návody a schémata

Návod k obsluze Elektrického otevírače FAB Profi ke stažení zde

Schéma zapojení elektrického otevírače FAB Profi ke stažení zde

Produktový list, nákres, schéma zapojení k elektrickému otevírači FAB Profi

Produktový list

Kompatibilní montážní lišty

Schéma zapojení signalizace

Certifikace

Certifikát pro bezpečnostní třídu 2 dle EN 12209:2016

Prohlášení o shodě s technickými normami

Prohlášení o shodě s technickými normami

Certifikát Testalarm 1

Certifikát Testalarm 2

Certifikát Testalarm 3

Nevíte si rady ? Žádný problém

Díky naší montážní a servisní základně provádíme zaměření, dodání a montáž elektrických ootavíračů u zákazníka. U objednání proto máte možnost zvolit variantu" Požaduji zaměření" a "Požaduji montáž". Cena za montáž a zaměření Vám bude navrhnuta emailem, nebo telefonicky na základě vzdálenosti a s ohledem na pracnost montáže (zda je nutné vytvářet dlab rpo otevírač, materiál a stav dveří a podobně).



Na konfiguraci filtru, který nyní správně nesčítá koncovou cenu, usilovně pracujeme tak aby byla cena konečná a neměnná. Problémy jsou způsobeny tím, že náš systém pracuje na logickém principu cenotvorby, narozdíl od systému výrobce :-)
