Otevírání dveří čipem pro rodinný dům

Přidáno: 14. 4. 2020 15:45:20 Počet shlédnutí: 445

14 Duben 2020

Přestavba stávajících domovních zvonku a dodání čtečky pro otevírání čipem pro rodinný dům.

Otevírání dveří čipem pro rodinný dům

Stávající řešení

Na pískovcovém sloupku vedle branky byl v minulosti osazen systém analogového domovního audiotelefonu (domovní zvonek). Na protikusu zámku u branky byl osazen elektrický otevírač a dřevěné kování koule-koule. Toto řešení umožňuje návštěvě dozvonit se na obyvatele a vzdáleně otevřít branku. Vedle branky bylo instalováno odchozí tlačítko pro směr ven z domu. Majitel domu otevíral branku pomocí klíče.

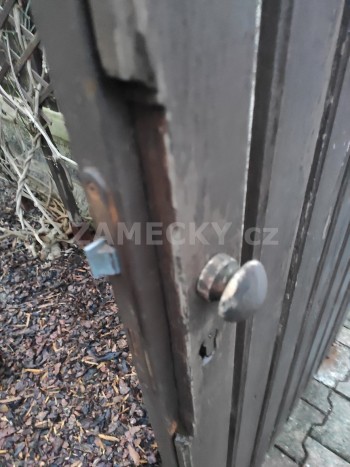

Pískovcový sloupek se zvonky   Zámek a kování na brance

Stávající instalace na sloupku

Požadavek na nové řešení

Zákazník nás oslovil s požadavkem na vstup do branky pomocí bezkontaktního čipu. Součástí požadavku byla také kontrola a zprovoznění všech mechahnických částí branky u domu.

Návrh řešení

Po dohodě se zákazníkem jsme zvolili instalaci autonomního přístupového modulu (čtečky na čipy) Satel PK-01 s podsvětlenou klávesnicí, pomocí které bude možné otevřít dveře i pomocí PIN kódu. Čtečka bude umístěna na pískovcovém sloupku, vedle stávajících domovních zvonků, ze kterých bude také napájena. Pro otevření nově dodaného impulsního elektrického otevírače na brance bude rovněž použita stávající kabeláž k bývalému elektrickému otevírači. Na branku dodáme nerezové dveřní kování koule-koule.

Jak je zřejmé z popisu výše, jedná se téměř o triviální instalaci, kterou jsme odhadli na 2-3 hodinovou odpolední montáž před koncem našeho pracovního dne. Tento předpoklad však vycházel z unáhleného podcenění stávajících rozvodů elektrického proudu. Díky tomu jsme se zdrželi o něco déle ... :-)

Realizace

Při demontáži venkovní jednotky stávajícího domovního telefonu bylo zjištěno, že systém neumožňuje připojení a

Původní zdroj

napájení čtečky na čipy. Rozhodli jsme se proto o přidání nového zdroje elekrického proudu pro čtečku a domovního vrátného, kterou umístíme vedle stávajícího zdroje pro domovní telefon. Bylo zřejmé, že do sloupku je přiveden

Při následném proměřování volných kabelů jsme zjistili, že žádný z desítky volných vodičů nevede až k napájecímu zdroji. Kabeláž domovního telefonu byla porušena uvnitř domu na neznámém místě. dostatek volných vodičů pro připojení nového zdroje.

Máme rádi výzvy, a navíc jsme nechtěli zakázku odmítnout kvůli komplikacím, proto jsme se pustili do prohledávání domu a postupnému dohledávání jednotlivých kabelů a propojování tak, abychom získali stabilní komunikaci mezi domem a venkovním sloupkem na oplocení pozemku.

Po dokončení této "inspekce" jsme navrhli řešení, ve kterém stávající kabeláž raději vynecháme.

Původní elektroinstalace    Domovní telefon eletkroinstalace

Návrh řešení v pořadí druhý

Po dohodě se zákazníkem jsme zvolili instalaci autonomního přístupového modulu (čtečky na čipy) Satel PK-01 s podsvětlenou klávesnicí, pomocí které bude možné otevřít dveře i pomocí PIN kódu. Čtečka na čipy je navíc osazena výstupem pro domovní zvonek a tlačítkem, pomocí kterého bude možné dozvonit se na obyvatele. Čtečka bude umístěna na pískovcovém sloupku, vedle stávajících domovních zvonků.

 Nové rozvody el. proudu  Nové rozvody el. proudu  Nové rozvody el. proudu  Nové rozvody el. proudu  Nové rozvody el. proudu

Stávající domovní telefon bude deaktivován a k nové čtečce na čipy bude dodán zdroj elektrického proudu. Na zvonkové tablo dodáme nerezový kryt, na který necháme vygravírovat identifikační údaje, domovní číslo popisné a adresu domu. Vzhledem ke stavu elektroinstalace budeme k nově dodanému systému otevírání dodávat také kompetní rozvod elektrického proudu. Nové řešení již nebude na střídavý elektrický proud. Proto dodáme do domu také nový impulsní domovní zvonek (celkem 2 ks - jeden do zahrady a jeden do chodby uvnitř). Nové rozvody elektrického proudu povedeme pískovcovým sloupkem skrytě tak, aby nebyl narušen vzhled.

Elektroinstalace ve sloupku  Odchozí tlačítko

Na branku dodáme nerezové dveřní kování koule-koule.

Veškeré drážky po vedení kabelů budeme zapravovat pomocí rychle tvrdnoucí malty, kterou použijeme také pro ukotvení zavěšení branky a protikusu zámku.

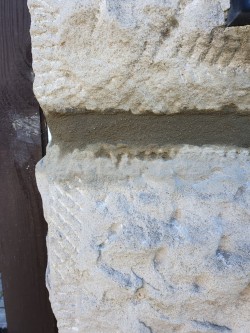

 Zapravení maltou  Zapravení maltouZapravení maltou  Oprava závěsu

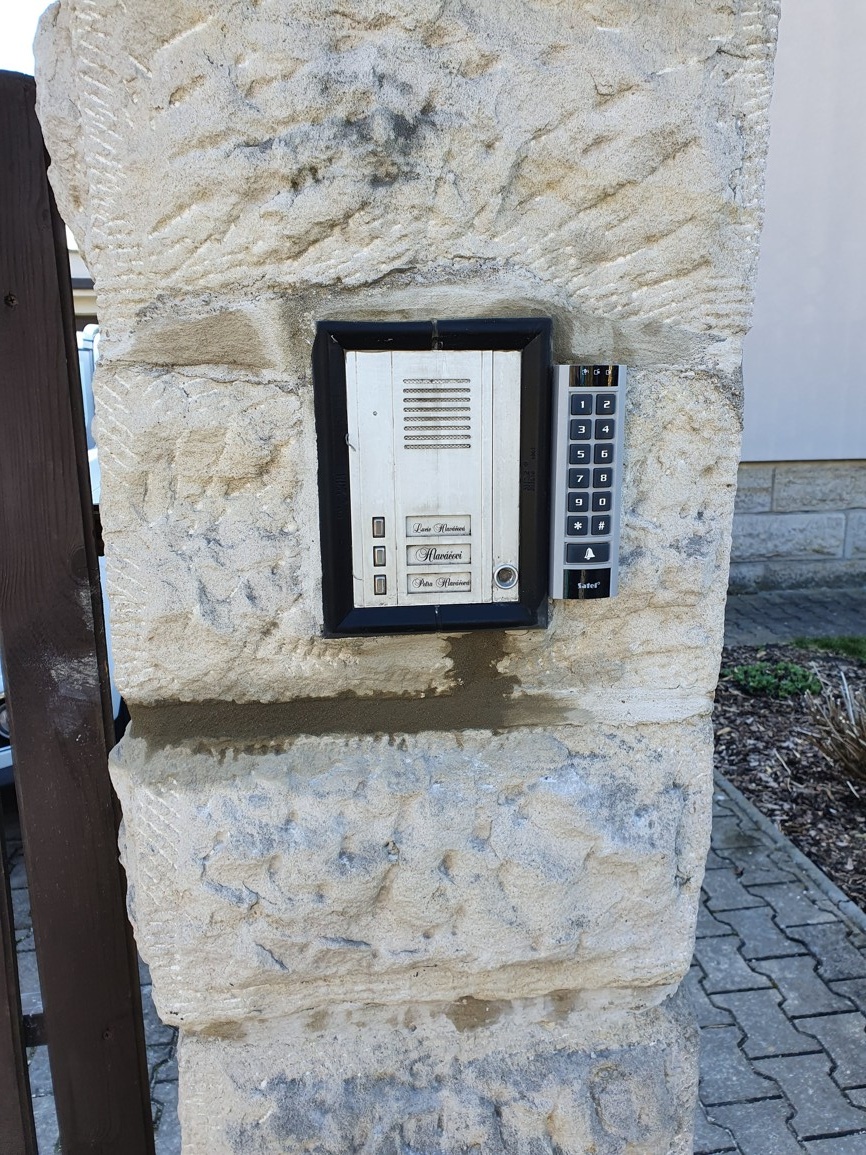

Sloupek se čtečkou čipů

Tiché práce jsme až na vyjímky ponechali na večerní hodiny.

 Elektroinstalace noc  Elektroinstalace noc  Elektroinstalace noc

Elektroinstalace noc

U této instalace jsme sice strávili více času než bylo původně plánováno, ale výsledek byl v funkční dle prvotního zadání, a to k oboustranné spokojenosti.
