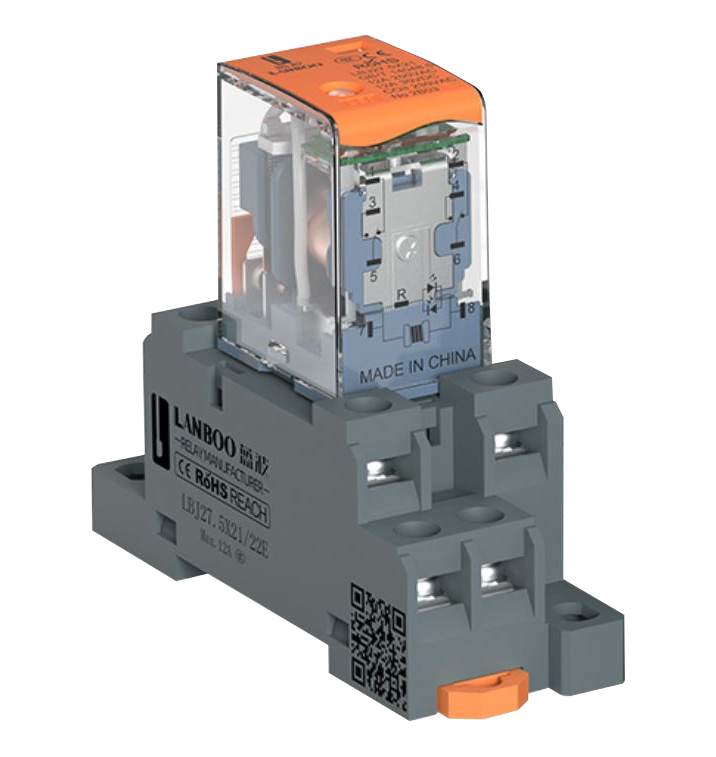

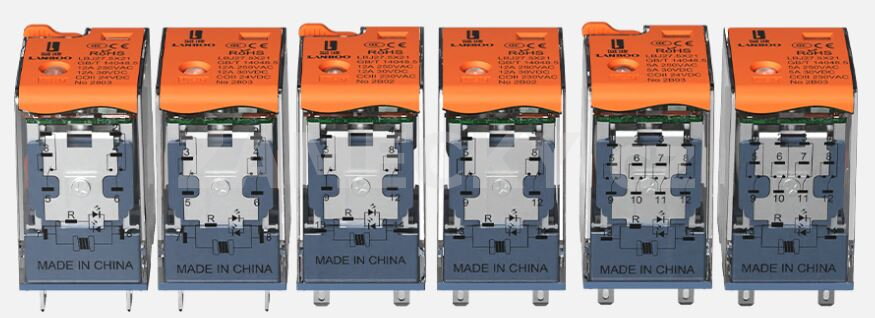

Relé DIN 12V DC /230V relé+patice

Vlastnosti

• Typ modulu: relé + patice
• Vstupní napájení: 12V DC
• Odpor kontaktů <50m Ohm
• Maximální zatížení relé: 15A 250V AC

• Výstup relé: 2x NO a 2x NC
• Typ zapojení: šroubovací svorky na patici
• Zapojení:
  • 1;2 NC
  • 3;4 NO
  • 5;6 COM
  • 7;8 napájení

• Signalizace: ANO, červená a zelená LED dioda
• Pojistka: ne

Technická specifikace

• Rozměry patice
  • Šířka 27,9 mm
  • Výška 29,7 mm
  • Hloubka 79 mm
• Rozměry releové části
  • Šířka 20 mm
  • Výška 36 mm (bez pinů)
  • Hlouba 27 mm
• Prostředí: vnitřní
• Rozsah pracovncíh teplot -40C° - 80C°

Příklady zapojení

1. Zapojení při ovládání více zátěří jedním vodičem

2. Zapojení relé při ovládání nulového vodiče a nebo kladného a záporného napětí současně

3. Zapojení relé jako přepínač mezi NO a NC. Ve výchožím stavu (ceaktivní relé) je aktivní NC + spotřebič 1. Při aktivaci relé je aktivní NO výstup + spotřebič 2. Dochází k přepínání mezi spotřebiči
