Přístupový systém pro vstup na čip Praha

Přidáno: 14. 6. 2021 10:53:27 Počet shlédnutí: 319

14 Červen 2021

Dodání přístupového systému na stávající dřevěné dveře pro 2 vstupy do bytového domu. Splnění požadavku na vysokou bezpečnost

Přístupový systém pro vstup na čip Praha

Původní řešení a požadavek zákazníka

Původní dřevěné dveře byly osazeny elektrickým otevíračem a mechanickým zámkem, který se ovládal otočením klíče a stiskem kliky. Dveře byly napojeny na domovní telefon pro vzdálené otevření. Kabelový prostup původního elektrického zámku byl řešení "natupo" v pasivním křídle bez kabelové chráničky nebo průchodky.

Původní řešení vstupních dveří  Kabelový prostup natupo bez půchodky



Požadavek zákazníka byl vytvořit řešení automatického zamykání tak, aby uživatelé nemuseli v noci zamykat dveře (tím se rovněž znemožnilo vzdálené otevření dveří domovním vrátným). Dalším požadavkem bylo vytvořit možnost otevírání dveří pomocí čipů, u kterých je jednodušší správa uživatelů než u klasických klíčů.

Navrhované řešení

Na základě této poptávky jsme přišli s řešením v podobě samozamykacího elektromotorického zámku G-U Secury automatic se 2 automatickými střelkami a motorem, který se stará o úplné otevření zámku. Výodou tohoto řešení je automatická funkce zámku s možností denního a nočního režimu (automatické zamykání v nočních hodinách). Pro otevírání dveří čipem jsme zvolili nástěnnou čtečku čipů AssaAbloy Smartair s pokročilou správou čipů a uživatelů, která využívá šifrovanou komunikaci pro vyšší bezpečnost proti neoprávněnému kopírování čipů.

Cena řešení 33 000,- Kč / 1 vchod včetně předlabání dveří, instalace, práce zámkaře, elektrikáře a 30 ks čipů.

Čtečka čipů Smartair Vícebodový zámek G-U Secury



Postup montáže

Nejprve bylo nutné demotnovat původní zámky a kování. Původní vícebodový zámek byl mechanický. Proto bylo nutné vyvorřit dlab pro nový motorický zámek

Dlabání vícebodového zámkuDo původního zámku nebyl přiveden kabel. Dveře nebylo možné provrtat, proto jsme zvolili umístění kabelu pod zámek a do samostatného dlabu na spodní hrane dveří (skrytě). Kabelový prostup z křídla na rám jsme vyřešili povchovou panceřovou průchodkou.

Dlab pro vícebodový zámek s motorem  Vedení kabelu dveřním křídlem Kabelová průchodka  Mechaickou část motnáže jsme zakončili originálními seřiditelnými portiplechy. Protiplech G-U

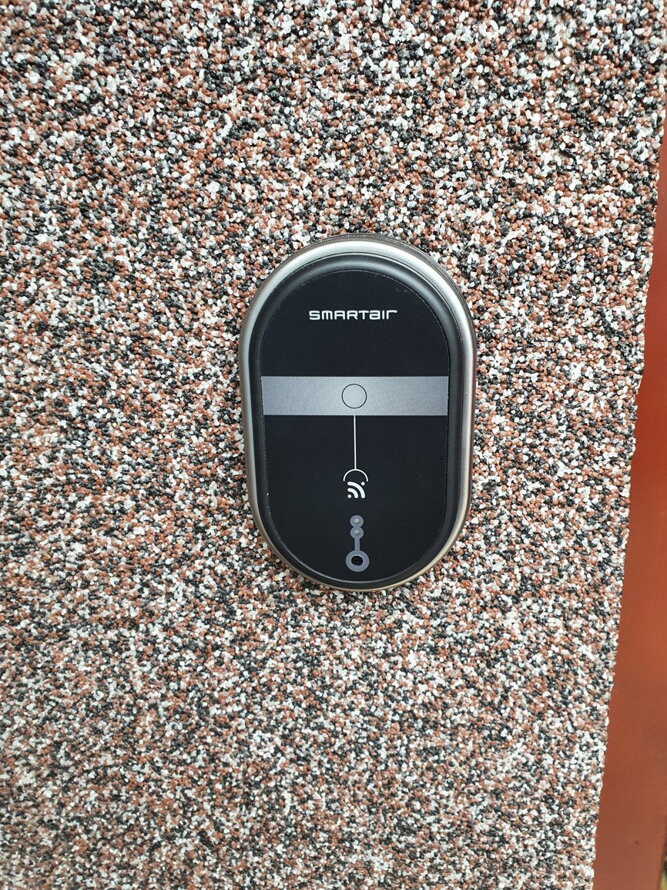

Na ostění dveří jsme v blízkosti madla umístili čtečku čipů. Kabelové vedení je díky dlouhému průrazu zdi vedeno skrytě.

Po dokončení mechanické části jsme provedli elektro práce. Na stávající jistič 230V jsme připojili nový zdroj el. napájení pro zámek a čtečku čipů. Zdroj systému je vyvtořen se záložním systémem (baterie, kerá se stará o provoz i při přerušení dodávky el. proudu). Do plechvé krabice u dveří jsme dále umístili releovou desku pro přístupový systém.

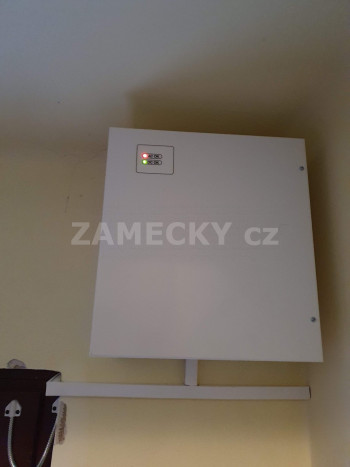

Přístupový systém se zálohovaným zdrojem  ACS krabice se zdrojem
