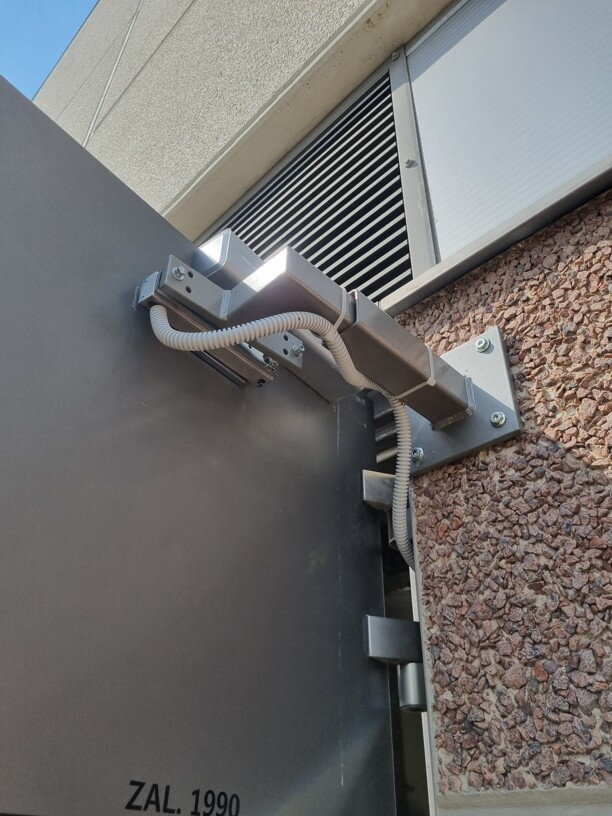

Přídržné aretační magnety pro velké dveře

Původní řešení

Velké ocelové, požárně odolné a únikové dveře byly osazeny dveřními zavírači s koordinovaným uzavřením obou křídel.

Jedná se o dveře do zásobovacího koridoru obchodního centra. Zaměstnanci při dodávce zboží miseli dveře otevřít. Díky dveřním zavíračům bylo nutné přemáhat značnou silou dveře tak aby byl umožněný průjezd zásobovaím vozíkům. Často zaměstnanci použili kámen, nebo cihlu aby dveře ponechali otevřené.

Toto vedlo k nadměrnému opotřebení dveří a riziku neuzavření dveřních křídel.

Požadavek zákazníka

Cílem bylo vyřešit rpoblém, který je popsaný výše. Tedy pomoci zaměstnanůs s manipulací, ochránit značnou hodnotu dveří a jejich funkci (zejména bezpečností a také protipožární)

Popis nového řešení

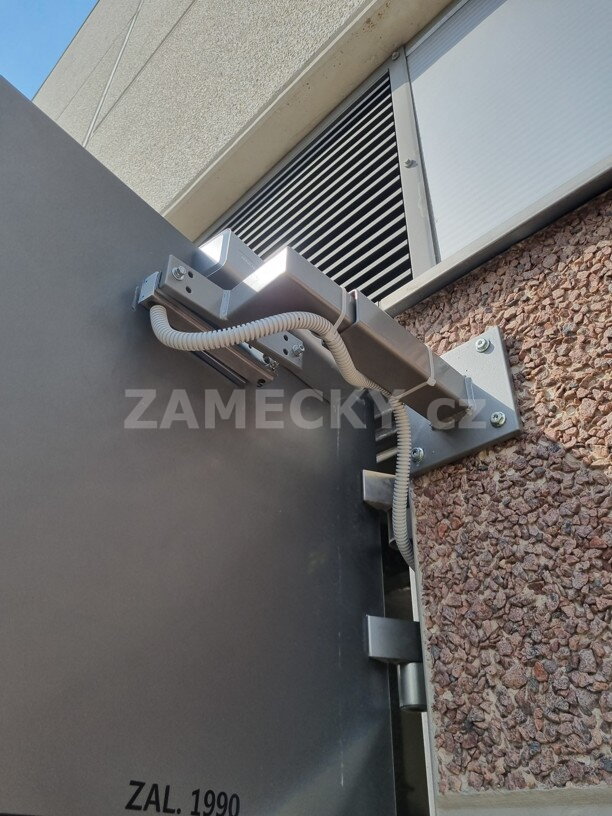

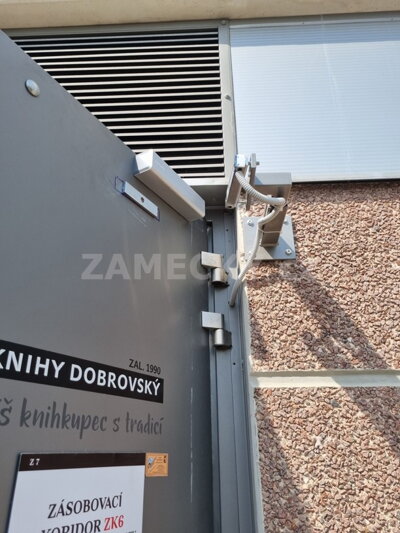

Rozhodli jsme se vyrobit vlastní ocelové konzole, které se upevní do pláště budovy (beton, plech, nebo vzdálené betonové kontrukce pod plechem.

Vzhledem k povaze instalace (zejména nešetrná manipulace s dveřmi a velké poryvy větru) jsou konzole vyrobené z jeků 3mm tloušťky a pokladová pásovina 10 mm.

Konzole má nastavitlený úhel dosednutí elektromagnetu na dveřní křídlo.

Konzole je ošetřena proti povětrnostním vlivům pomocí vypalované práškové barvy.

Pro samotnou aretaci jsme použili elektromgnet s vysokým stupněm IP krytí a s přídržnou sílou 250 Kg.

Toto řešení jsme doplnili o zdroje stejnosměrného proudu, ovládací tlačítko u dveří a řídící jednotku.

Řídící jednotka uvádí do provozu časovou smyčku.

Po stisknutí tlačítka dojde k aktivaci časové smyčky, která začne napájet elektromagnety na přednastavený čas (v tomto případě 3 minuty.

Po uplynutí času elektromagnety rozepnou a obě křídla se koordinovaně uzavřou.

Díky systému reverzního uzávěru dojde k uzavření také v případě, že je vyhlášený požární poplach a je nutné zajistit aby dveře tvořili požární uzávěr a únikový východ současně.

Závěr

Od instalace uplynuly 3 roky (zatím bez reklamace a nutnosti seřízení). Mezitím jsme toto řešení na stejném obejktu realizovali na dalších 7 dveřích.
