Přestavba dřevěných dveří - automatické dveře s přístupovým systémem pro bezobslužné ubytování v hotelu

Přidáno 26. 9. 2022 11:00:00 Počet shlédnutí 775

Přečtěte si jak lze vyřešit v jedné zakázce zároveň automatické otevírání hotelových dveří bez nutnosti recepční a přestavbu velkých dveří na sofistikovaný samozamykací systém se čtečkou čipů

Přestavba dřevěných dveří - automatické dveře s přístupovým systémem pro bezobslužné ubytování v hotelu

Zakázka s několika výzvami

Hned v prvotní fázi, tedy poptávce zakázky, jsme zjistili, že vypořádat se se složitým požadavkem zákazníka a nárokem na optimalizaci ceny, nebude zcela snadné.

Hned na úvod rozdělíme zakázku do 2 částí. První je fyzická bezpečnost hlavních vstupních dveří (respektive vrat) a jejich snadná ovladatelnost. Druhá část je vzdálené řízení dveří bez přítomnosti obsluhy.

O nás je známo, že nejraději ze všech materiálů přestavujeme právě dřevěné dveře. Proto se také vždy radujeme  z jakéhokoliv požadavku zákazníka na přestavbu dřevěných dveří ať je sebe více složitý a pro jiné firmy neproveditelný.

Na druhou stranu jsme nadšenci do moderních technologií ve spojení se zamykacími systémy, takže v této zakázce jsme si přišli opravdu na své.

 Popis původního řešení

Jedná se o hlavní vstup do hotelu. Každé ráno první zaměstnanec otevírá dveře a ponechá je otevřené celý den tak, aby hosté hotelo mohli projít na recepci a nebo do restaurace. Poslední ze zaměstnanců, který odchází z práce za sebou zavírá a také zamyká dveře.

Tento způsob řešení dveří má však několik nedostatků. Hoteloví hosté, kteří sice mají klíče, takže se mohou dostat ven i dovnitř ale často nechají dveře hotelu odemknuté a ten zůstává otevřený celou noc. Druhý velký nedostatek stávajícího řešení je, že hotel využívá jako jednu ze služeb možnost online rezervace hotelového pokoje. V případě, že zákazník provede rezervaci a platbu například v 22:00, kdy už  hotelu není přítomna recepční, je třeba aby někdo z personálu přijel, a otevřel vstup do hotelu.

Technický stav a situace zakázky jsou následující: Jedná se o zádveří hotelu bez přívodu silového proudu a internetu. Vstup do hotelu je zajištěn masivními dvoukřídlými dveřmi na neseřiditelných závěsech přikotvených do pískovce. Dveře samotné jsou vyrobeny ze smrkové dřeva. Hlavní rám je z hranolů, výplň z prken spojených mezi sebou lepením a klížením a navíc je vše spojeno masivními svlaky na rybinovém spoji. Hlavní zámek je jednen, jednobodový (střelka závora) v kombinaci s železným protiplechem a plechovým interierovým kováním klika-koule.

Požadavek zákazníka

Požadavek zákazníka je tedy celkem jednoduchý. Zajistit, aby dveře mohli být uzamknuty, aby se hoteloví hosté dostali bez obtíží dovnitř i ven, aby se obsluha nemusela starat o zamykání, aby bylo možné sledovat stav dveří a aby bylo možné zajistit vstup novým hotelovým hostům vzdáleně a automaticky bez přítomnosti recepční.

Navrhované řešení

V první řadě je třeba vyřešit mechanickou část zakázky. Tedy jak zajistit aby byly dveře, které jsou více než 3 metry vysoké a jednotlivá křídla jsou více než 1 m široká a navíc se spárou okolo 1,5 cm, byly po každém uzavření zamknuty na nejméně 3 bodech, a aby u těchto dveří bylo možné ponechat trvale odemknuto pro denní provoz.

 Mechanické řešení dveří do hotelu

Jako mechanické řešení samozamykání a vzdáleného odemknutí dveří jsme zvolili zámek G-U Secury automatic s motorem. Tedy vícebodový samozamykací zámek s elektromotorem, který se stará o odemknutí zámku po příchodu eletktrického otevíracího impulsu. Vzhledem k tomu, že dveře byly původně osazeny jednobodvým mechanickým zámkem bude nutné vytvořit dlab pro čelní zámkovou lištu a dlaby pro přizamykací zámkové kapsy.

Zámek GU Secury budeme kombinovat s bezpečnostním nerezovým kováním Rostex v povrchové úpravě Exclusive a bezpečnostní cylindrickou vložkou. Původní zámek měl atypickou rakouskou rozteč zámku, takže bude nutné některé otvory na dveřích převrtat. Původní otvory budeme zapravovat pomocí tmelu na dřevo, lihového mořidla a vrchního laku.

Zámek doplníme o origiinální seřiditelné protiplechy GU, umístěné na pasivním křídle, které budou kompenzovat velkou dveřní spáru, a zajistí možnost dodatečného seřízení.

Elektromotorický samozamykací zámek bude ovládán vzdáleně pomocí přístupového systému a čtečky čipů. Proto je nutné dotáhnout až do zámku ovládací kabel. Kabel obvykle vrtáme dlouhým vrtákem napříč dveřmi. U této instalace, vzhledem k rozměrům dveřního křídla, není vrtání možné, takže jsme se rozhodli pro frézování drážky pro kabel do mohutného svlaku na spodní části dveří. Do drážky umístíme kabel a drážku opravíme pomocí dubové krycí lišty, lihového mořidla a vrchního krycího laku.

Pro přechod kabelu na stěnu použijeme pancéřovou flexibilní ochrannou hadici. Od dveří dále povedeme kabel skrytě pod omítkou až do čtečky a dále do nově dodaného rozvaděče sezáložní baterií.

Nově okované dveře bude možné ovládat těmito způsoby:

  • Klikou ve směru ven z hotelu - vždy i v případě nočního provozu. Paniková funkce. Po zavření dveří bude opět uzamknuto.
  • Klíčem ve směru do hotelu a nebo z hotelu. Tato možnost se ponechává jako záložní možnost otevření a je možné jí využít při kterémkoliv režimu zámku. Po uzavření dveří bude opět uzamknuto na všech bodech.
  • Pin kódem ve směru do hotelu. Pin kód bude možné vzdáleně změnit a nebo přidávat další.
  • Čipem ve směru do hotelu. Čipy budou programovatelné odkudkoliv.
  • Pomocí PC a nebo chytrého telefonu odkudkoliv
  • Dveře bude možné nastavit do denního a nočního režimu pomocí klíčového přepínače režimů na dvířkách řídící jednotky
  • Všechny možnosti lze využít i v případě výpadku el. napájení

Elektronické řešení řízení dveří do hotelu

Dveře budou ovládány pomocí počítače, nebo chytrého telefonu odkudkoliv. U dveří bude navíc osazena čtečka na čipy s pin klávesnicí v provedení kov, antivandal. Čtečka bude rovněž programovatelná odkudkoliv. K otevření dveří bude možné použít pin kód nebo RFiD čip.

Elektro montáž jsme rozdělili do 2 částí.

První na pořadu bude instalace v rámci vstupní chodby, ve které je zástuvka 230V, která slouží jako zdroj pro automat na cigarety. Toho využijeme také pro zdroj budoucí kontrolní jednotky přístupového systému. Do schválenoho místa dovedeme přívodní kabel 230V, kabel od samozamykacího zámku, kabel od čtečky čipů a Ethernet kabel. Přívodní kabely povedeme pod omítkou a vysekané drážky opravíme až do finálního jemného štuku.

V druhé fázi budeme instalovat ovládací software na všechna potřebná zařízení, nastavovat systém a školit obsluhu hotelu.

 Postup instalace vzdáleného řízení dřevěných dveří do hotelu

Celá instalce byla rozdělena do 2 pracovncíh dní. Přičemž první den jsme osadili veškeré mechanické části a dotáhli kabely do všech míst. Druhý den jsme vše propojili a opravili omítky a dveře.

Stav před zahájením prací

Původní stav před zahájením prací Původní zadlabací zámek a kování

 Nejprve bylo nutné vše demontovat a vytvořit dlab pro nový zámek a drážku pro kabel.

Dlabání na dveřích    Dlab pro samozamykací zámek  Dlaby pro kapsy zámku a kabel  Dlab pro GU Secury  Svlak jako vhodné místo pro kabel zámku

Následně jsme mohli okovat dveře dveřním bezpečnostním kováním Rostex a opravit drázku ve svlaku.



Vrtání pro nové kování a oprava  Oprava drážky pro kabel

Opravená a nalakovaná krycí lišta a opravené otvory po původním kování

Opravená drážka po kabelu   Opravené otvory po původním kování

Bezpečnostní kování Rostex



 Vytvoření dlabu pro protiplechy zámku a seřízení zamykání.

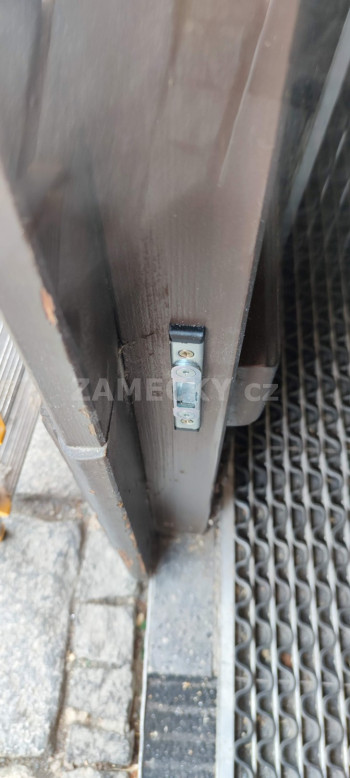

Dlab pro protiplech zámku Protiplech automatické střelky Protiplech automatické střelky



Kamile byly dveře mechanicky funkční mohli jsme opravit všechny stěny

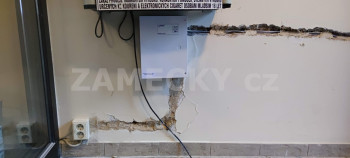

Drážky pro kabely Drážky pro kabely Opravené drážky pro kabely Opravené drážky



Nyní už jen vše propojit

Čtečka na čipy s pin klávesnicí Řídící jednotka přístupového systému



Přední panel s možností rychlého vynucení dveřního režimu Přední panel s možností rychlého vynucení dveřního režimu



 Samozřejmou součástí naší práce, která ovšem bývá málokdy zdokumenována, je úklid po montáži.

Uklízíme po sobě



Výhody nového řešení

  • Dveře jsou vždy uzamknuty při nočním režimu.
  • Dveře mohou být automaticky trvale otevřeny a odemknuty pro denní provoz.
  • Dveře jsou napojené na softwarový kalendář. Díky tomu je možné nastavit časy, kdy se mají dveře zamknout a odemknout.
  • Dveře lze řídit vzdáleně i v době nepřítomnosti recepční.
  • Pro otevření lze použít čip, pin kód, mobil a klíč.
  • Dveře jsou osazeny certifikovaným zámkem pro únikové východy.
  • Celý systém je připojený k záložní baterii, která zajistí plynulý provoz i v případě výpadku el. napájení.

Cenový rámec nového řešení

Celková cena mechaniky a přístupového systému byla 37550,-Kč
