Montáž elektromechanických samozamykacích zámků na staré ocelové dveře

Přidáno 2. 6. 2020 20:35:00 Počet shlédnutí 2671

Je možná montáž elektromechanických samozamykacích zámků do starých ocelových jeklových dveří vyplněných drátosklem a hliníkovým plechem, navíc propojení se systémem domovních telefonů ? Velká výzva s překvapivým koncem. Přečtěte si, jak se nám na této náročné montáži dařilo.

Montáž elektromechanických samozamykacích zámků na staré ocelové dveře

Popis zakázky

Zakázka na 4 vchodovém bytovém domě v Praze spočívala v modernizaci starých jeklových ocelových dveří vyplněných drátosklem hliníkovým krycím plechem. Zákazník požadoval osazení dveří samozamyakcími elektromechanickými zámky ABLOY EL560 v kombinaci s bezepčnostním kování FAB. V těchto případech obvykle zákazníkovi doporučíme, aby si raději opatřil nové hliníkové dveře. Doposud u všech instalací souhlasil po vysvětlení zákazník s výměnou dveří, které budou konstrukčně připraveny na samoszamykací zámky a moderní technologie. V tomto případě byl požadavek na zachování původních dveřních křídel.

Vzhled původních dveří odpovídal jejich stáří a technickému stavu

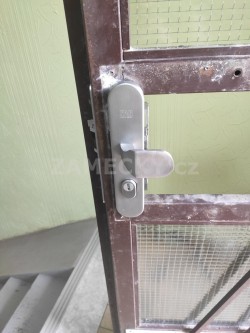

Dvoukřídlé jeklové dveře Původní dveře pasivní křídlo jeklových dveří Jednokřídlové jeklové dveře Původní zadlabací zámek a bezpečnostní kování

Po důkladném zvážení a měření jsme souhlasili s okováním původních ocelových dveřních křídel.

Postup montáže

1. Odstrojení původního kování, zámku, mříže, bezpečnosntího kování a plechu

Prvním krokem bylo odstrojení dveří jak nejvíce je možné. Tedy demontáž původního bezpečnostního kování Rostex, zadlabacího zámku Fab. Demontáž bočních mřížových výplní a hliníkových plechů.

Demontáž kování Demontáž kování rostex otvory po původním kování  pohled na odstrojené dveře Demontáž krycího plechu Demontáž krycího plechu Demontované kování Staré kování

 2. Beznaděj

Po demontáži původního kování a krycích plechů jsme konečně spatřili výzvu v "plné kráse". Jak je vidět z obrázků níže, výroce dveří nepoužil vkládanou kapsu zámku, ale svařil 2 kusy jeklu k sobě a středy rozřízl. Tím jednak vznikla dutina pro vložení zadlabacího zámku, a také pravá noční můra pro řemeslníka, který má kolmo do vzniklých přepážek vytvořit dlab pro vetší zámek než původní.

 Kapsa zámku  Pohled na kapsu zámku



Přiznávám, že po odhalení vnitřku dveří jsme chtěli co nejdříve prchnout a zakázku odmítnout.



Tupá kapsa Tupá kapsa

 3. Řezání, frézování, broušení a vrtání. Vytvoření dlabu pro zámek a montážní otvory pro bezpečnostní kování

 Velké výzvy máme přece jen raději než útěk od nedokončené práce. Proto jsme se se co nejříve vrhli do rozměření kapsy samozamykacího zámku a otvorů pro bezpečnostní kování Fab. Pravá noční můra začínala mít zřetelnější obrysy: Nejen, že kapsa zámku měla v polovině přepážku po celé délce zámku, ale konce jeklů tvořili kolmou 40 mm širokou přepážku, kterou bylo nutné kompletně odfrézovat v místě montážních otvorů pro bezpečnostní kování. Materiál byl 3mm silný jekl, což znamená, že pro montáž bezpečnostního kování bylo nutné na celé zakázce odfrézovat necelých 60 mm3 masivní ocele uvnitř dutiny dveří, o dlabu pro zámek ani nemluvě :-)

O 3,5 hodiny frézování na každých dveřích později se přeci jen podařilo vytvořit motážní otvory. Výsledek stál za vynaloženou námahu, neboť celková tuhost bude ve výsledku nepřekonatelná ve srovnání s hlinkovými, nebo plastovými dveřmi.

Vytvoření dlabu Vytvoření dlabu pro SZ zámek  Samozamykací zámek v oceli  Čelo zámku Vrtání do přepážky Vrtání pro bezpečnostní kování Usazení samozamykacího zámku EL560 a kování FAB EL160 a kování FAB  Propojení EL560 Kabel abloy



4. Kompletace, montáž protiplechu, montáž bezpečnostního kování, montáž zámku, montáž kabelové průchodky

Vzhledem k neobvykle velkému množství času, který jsme strávili na této zakázce, by byla postupně získaná náklonnost ke starým ocelovým korozí pokrytým dveřím psycholigicky obhajitelná. Nicméně mohu říci, že čím více jsme s nově okovanými dveřmi manipulovali a zkoušeli funkčnost, tím více se nám výsledek zamlouval. Chování zámku a dveří po seřízení bylo mnohem jistější než tomu bývá u moderních dveří. Možná by pro mnohé výrobce stál za úvahu krok zpět od lehčených konstrukcí z hliníku a plasu směřem k silnostěnné oceli.



Prohlédněte si jak to dopadlo a zejména jak tichého a ladného chodu lze na těcho dveřích dosáhnout po seřízení. Neuvěřitelné !

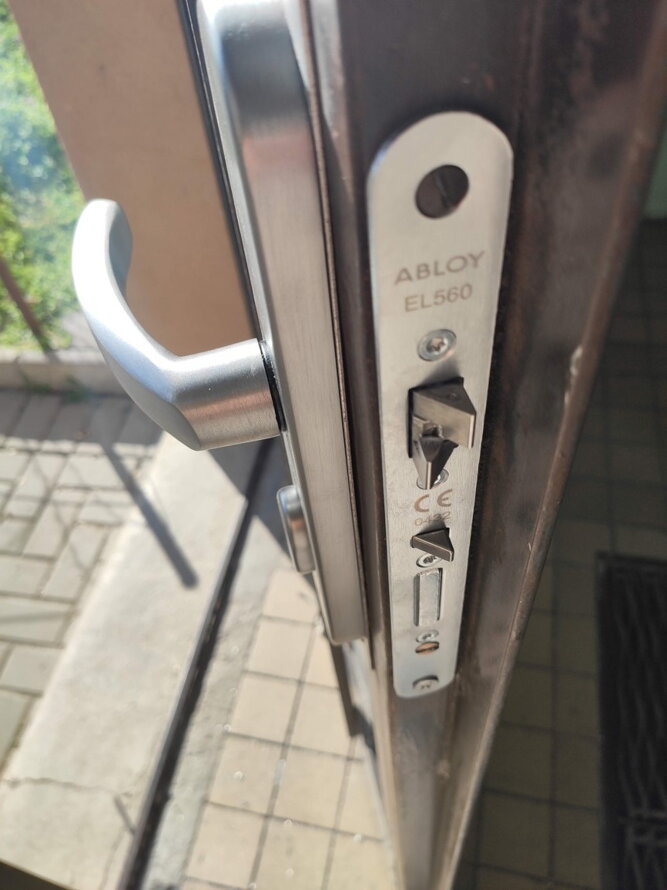

 Nově okované dveře Předělané dvoukřídlé dveře Samozamykací zámek a kování Detail samozamykac zámek Samozamykací zámek EL560 Protiplech ABLOY Protiplech ABLOY EA Kování FAB Kování FAB klika

5. Propojení se systémem domovního telefonu pro vzdálené otevření dveří

Nyní bude možné otevrat dveře z bytu

Domovní telefon Tesla  Domovní telefon tesla elektroinstalace Domovní telefon tesla elektroinstalace Domovní telefon tesla elektroinstalace



A ještě pár videí. Tyto dveře už nikoho v noci neprobudí !
