Moderní bezpečnost pro starší dřevěné dveře: Instalace elektromechanického zámku ABLOY EL560

Výzva č. 1: Zvětšení kapsy a skryté vedení kabeláže

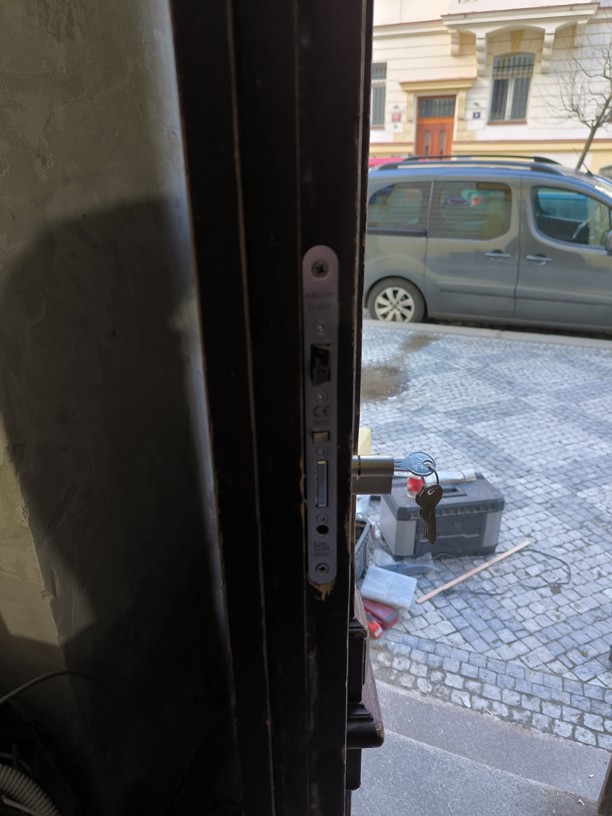

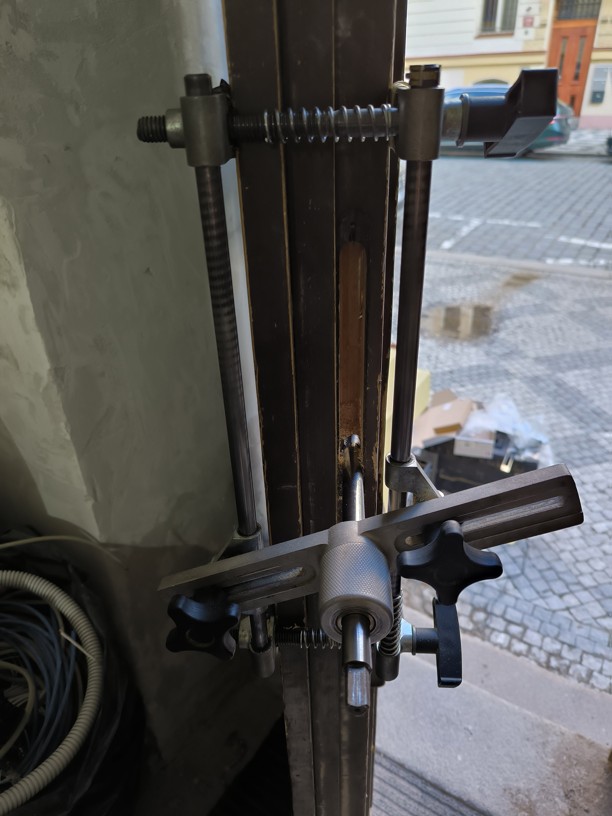

Zámek ABLOY EL560 je rozměrově i technologicky zcela jinde než původní obyčejný zámek. Přímo na místě jsme proto museli speciální frézou zvětšit dveřní kapsu a vytvořit nový dlab pro širokou čelní lištu zámku.

Nejsložitější částí instalace u historických dveří bývá přívod napájení. Jak dostat kabel k zámku tak, aby nikde nevisel a nenarušoval estetiku? Zvolili jsme pracnější, ale jedinou správnou cestu – vnitřkem dveřního křídla.

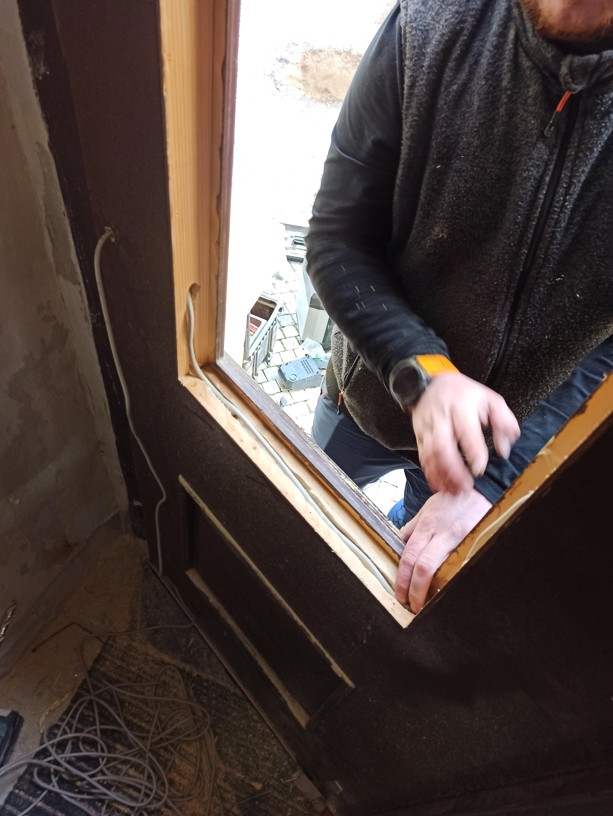

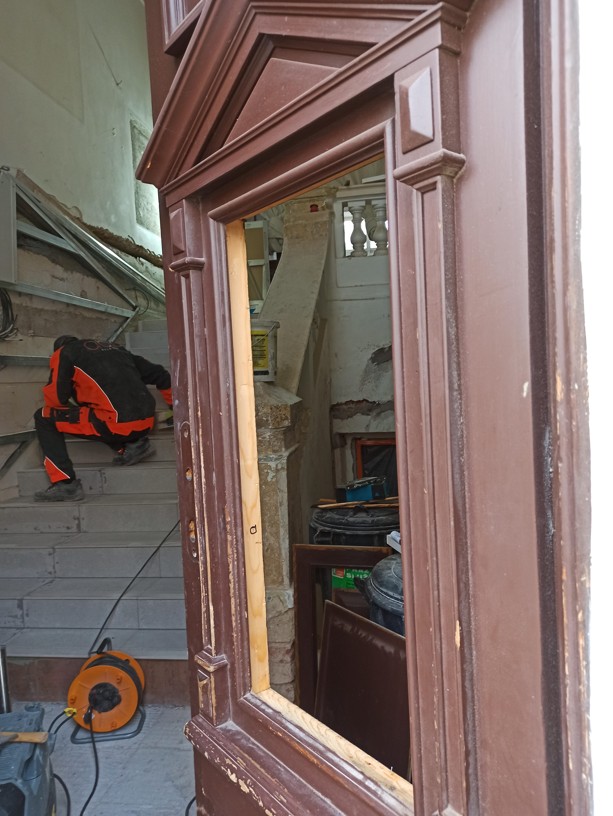

Opatrně jsme demontovali dřevěné lišty od hlavní kazety. Dveřní konstrukci jsme v potřebných úhlech provrtali a kabel jsme protáhli až k pantové straně s kabelovou průchodkou. Pro uložení kabelu jsme navíc uvnitř otvoru pro kazetu vyfrézovali skrytou drážku, do které jsme vodič upevnili. Po zpětném osazení kazet a lišt není kabeláž vůbec vidět.

Výzva č. 2: Zakázkové kování, které neničí zámek

Zámek ABLOY EL560 vyžaduje z principu své funkce dělený čtyřhran (vnější klika je spínána elektronicky, vnitřní má panikovou funkci). Původní kování s těžkými klikami k tomuto systému nebylo vhodné a hrozilo by rychlé opotřebení mechanismu drahého zámku.

Rozhodli jsme se proto pro zakázkovou výrobu bezpečnostního kování ve slévárně. Navrhli jsme speciální úpravy, které zaručí dlouhé desítky let bezproblémového chodu:

1. Vratné pružiny: Na obě strany kování jsme nechali zafrézovat silné vratné pružiny. Ty přebírají váhu masivní kliky a pomáhají ji vracet do vodorovné polohy, čímž zásadně odlehčují mechanismu samotného zámku.
2. Fixace děleného čtyřhranu: Do každé kliky jsme nechali vyrobit přesné závity pro aretační červík. Ten zajišťuje bezchybnou a pevnou funkci s děleným čtyřhranem.
3. Spojení v jeden kus: Kliky jsme nechali osadit fixační sponkou, takže štít i klika tvoří jeden pevný a odolný celek.

Samozřejmostí bylo i přizpůsobení roztečí, dornu a kotevních otvorů novému zámku.

Výzva č. 3: Úprava zárubně a nový protiplech

Zásadní změnou prošla i zárubeň. Původní „L" protiplech s elektrickým otevíračem jsme zcela odstranili, protože pro chod samozamykacího zámku je nefunkční a neposkytuje dostatečnou oporu. Na jeho místo jsme usadili masivní, rovný nerezový protiplech určený přímo pro zámky ABLOY.

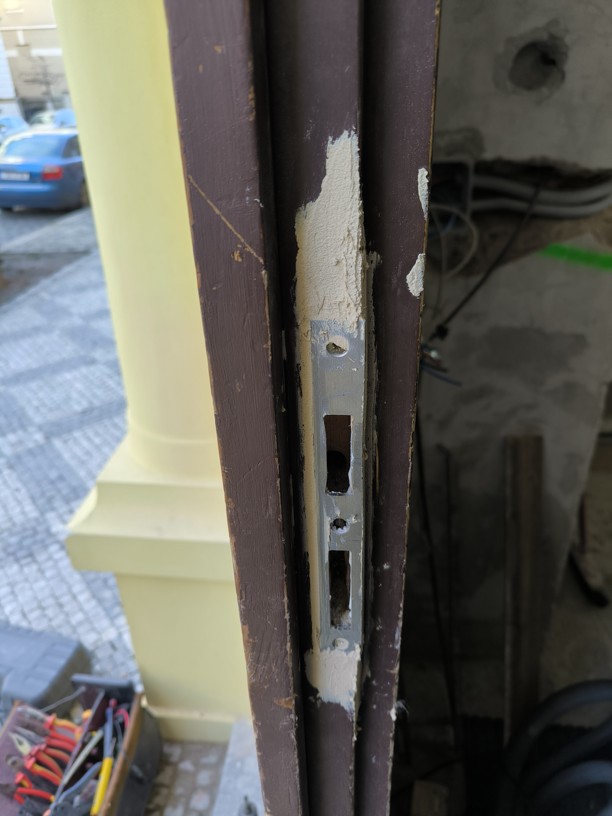

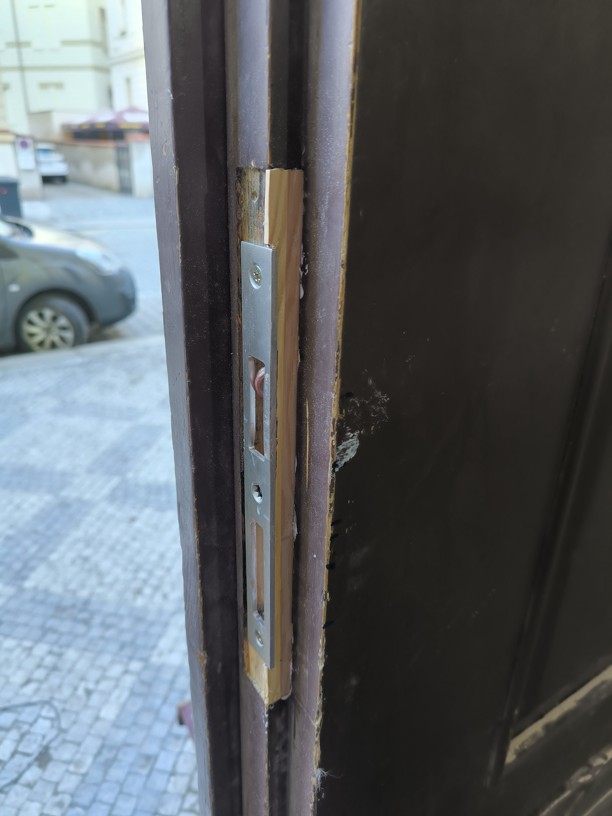

Vzhledem k odlišnému tvaru nového plechu zůstaly v zárubni prázdné otvory po tom původním. Přistoupili jsme proto k truhlářskému vydřevení – dutiny jsme vyplnili dřevem, vlepili jej na míru a následně pečlivě zatmelili a zabrousili všechny nedokonalosti.

Výsledek: Nenápadný moderní dříč v historickém kabátě

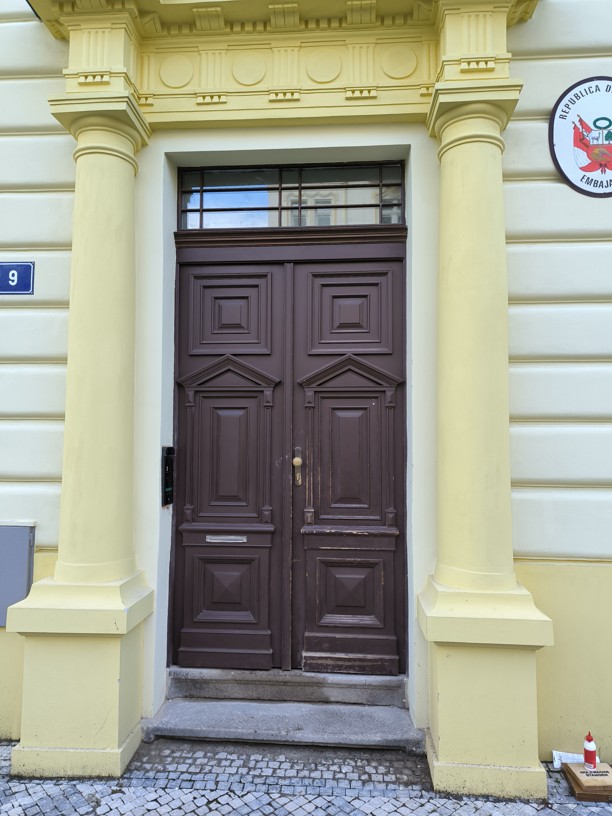

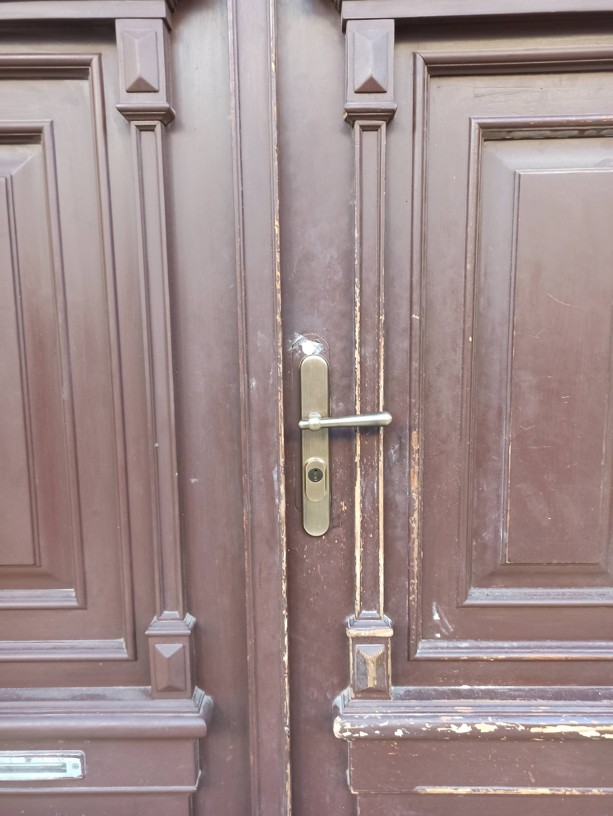

Výsledkem je vstup do domu, který si zachoval svůj historický a masivní ráz, ale uvnitř skrývá tu nejmodernější zabezpečovací technologii. Dveře se po každém zavření automaticky uzamknou, těžká zakázková klika funguje díky přidaným pružinám naprosto lehce a veškerá kabeláž je zcela neviditelná.

Použité klíčové produkty a technologie

• Zámek: Elektromechanický samozamykací zámek ABLOY EL560
• Kování: Zakázkově odlévané bezpečnostní kování s integrovanými vratnými pružinami.
• Služby: Frézování dveřních kapes, skryté vedení kabeláže, truhlářské vydřevení zárubně.

Fotografie z průběhu realizace
