I mistr tesař se někdy utne aneb když provrtáte dveře tam kde jste nechtěli

Přidáno: 23. 7. 2019 08:25:59 Počet shlédnutí: 340

23 Červenec 2019

Někdy se montáž nepodaří tak jak bychom si představovali. Tento článek je věnovaný opravě dřevěných dveří, které byly poškozené jednak dlouhodobým používáním, a jednak jsem je poškodil při tažení kabelu do dveřního křídla. Právě poslední jmenované se stalo posledním impulsem pro povrchové opravy dveří.

I mistr tesař se někdy utne aneb když provrtáte dveře tam kde jste nechtěli

U této realizace se jednalo o instalaci přístupového systému na dřevěné terasové dveře. Čtečka na čipy měla být kombinována se samozamykacím zámkem ABLOY EL460. Dveře se bohužel nemohli vyměnit. Konstrukce dveří nebyla ideální, neboť síla dveří byla necelých 32 mm. Což znaměná, že zámek musel být zadlabán velmi blízko ke hraně dveří (1 mm od okraje)



Zádlab pro zámek ABLOY EL460



Zádlab pro zámek ABLOY EL460



Vzhledem k tomu, že se jedná o elektromechanický samozamykací zámek ABLOY EL 460, bylo nutné do dveřního křídla dotáhnout kabel. U běžných dveří volím zpravidla zadlabací kabelovou průchodku a vrtání dveřním křídlem (na celou šířku). Tuto možnost jsem zvolil i nyní.

Bohužel jak jsem již zmínil tloušťka materiálu nebyla ideální, takže jsem při vrtání opustil dveřní křídlo dříve než jsem si předtavoval (po necelých 20 cm vrtání- z celkové délky 80 cm).

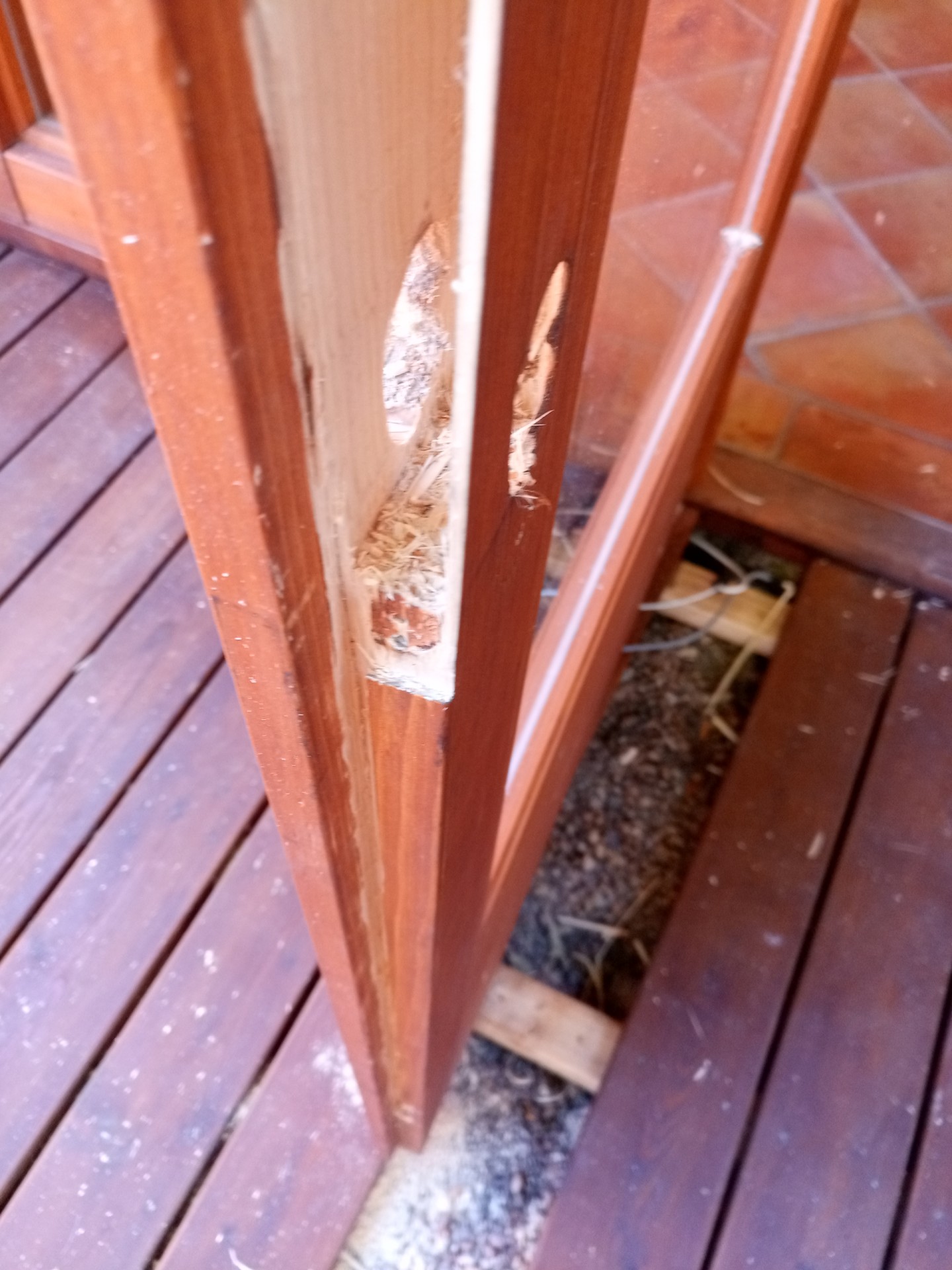

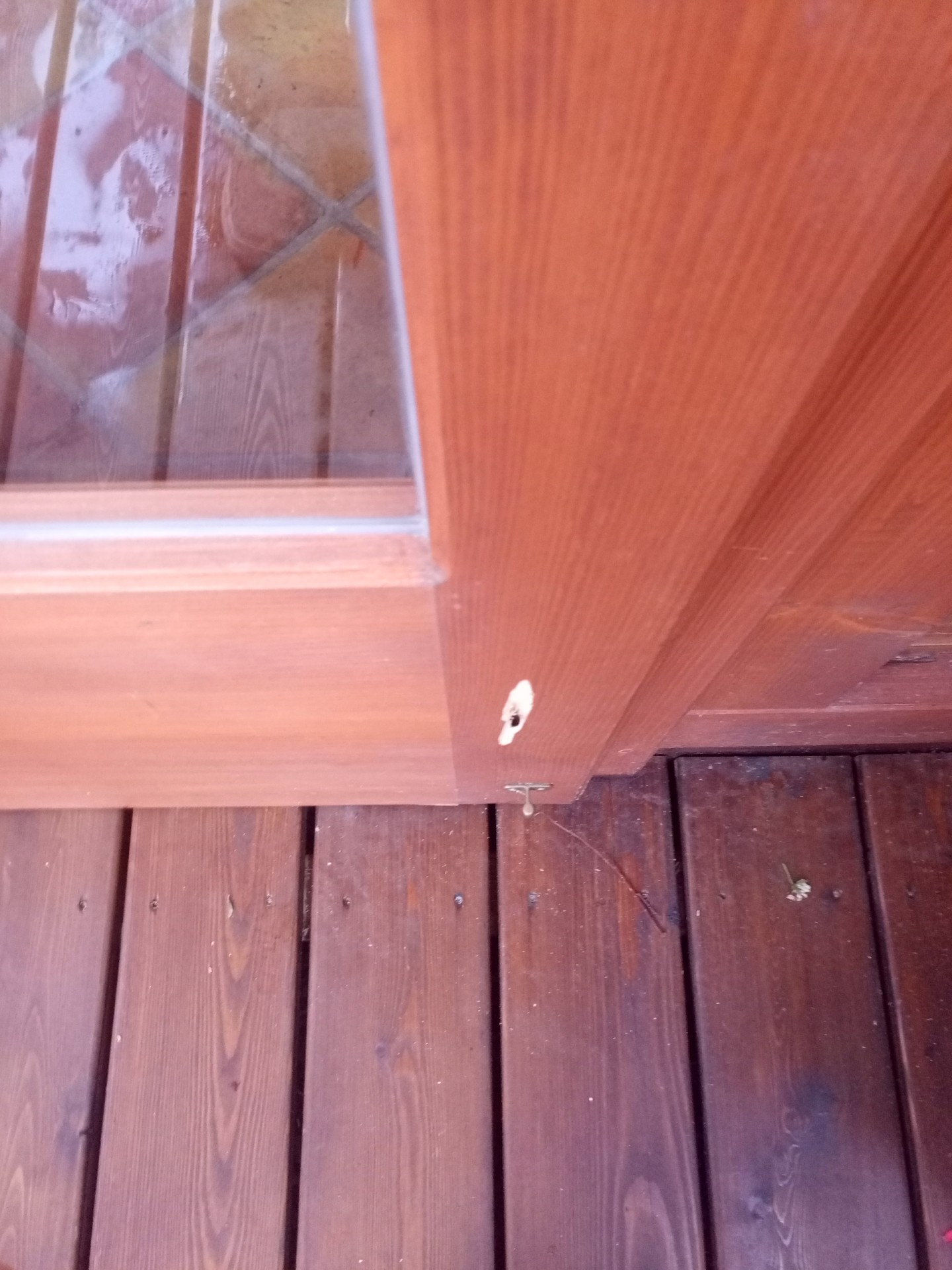

Díra ve dveřích

Díra ve dveřích

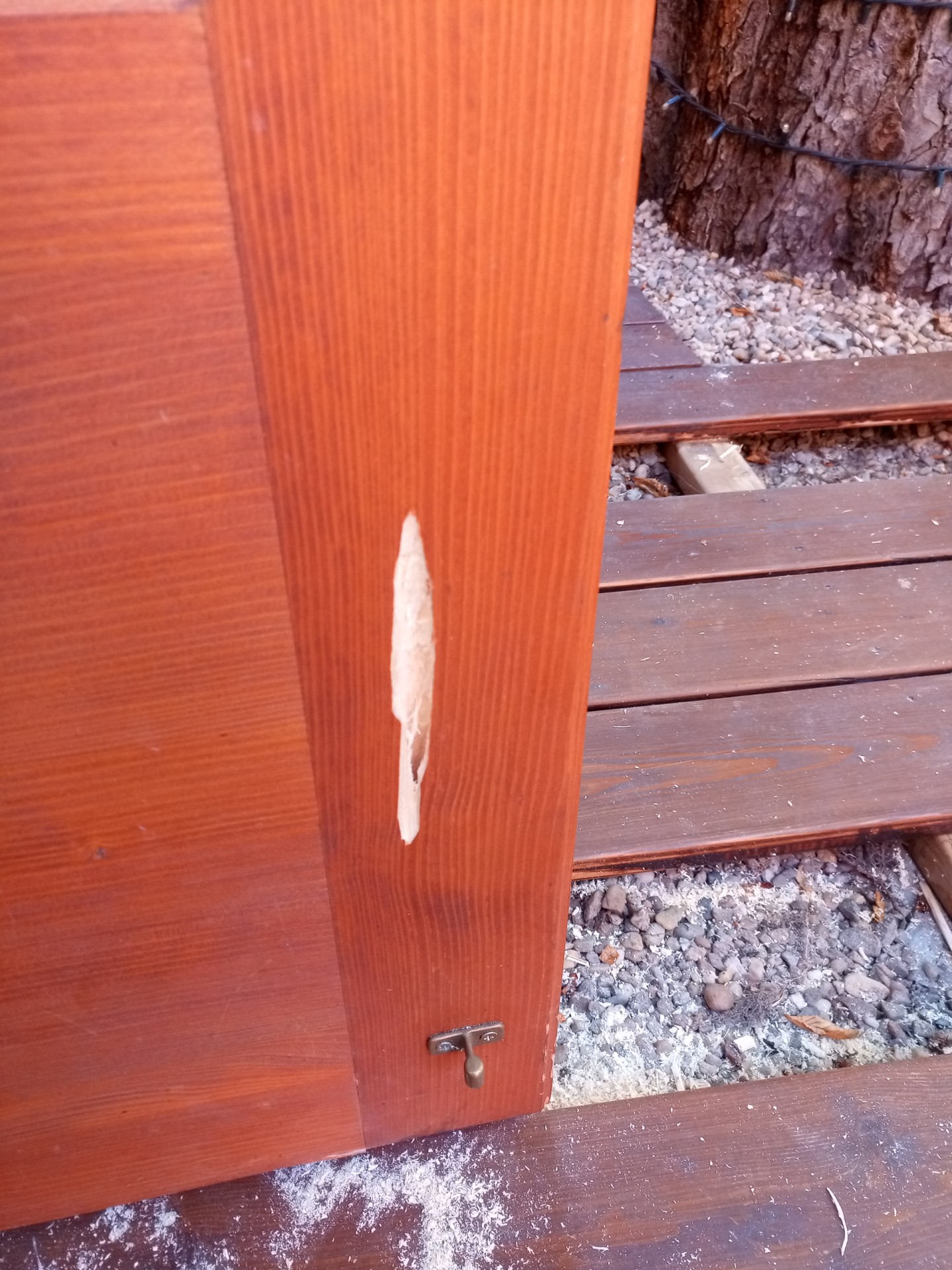

Díra ve dveřích 2

Díra ve dveřích



 V tuto chvíli již není možné vrtání dokončit. Proto jsem zvolil další mžnost (vytvořit dlátem dlab na hraně dveří u falcu). Do dlabu umístit kabel a zapravit dubovou lištou.

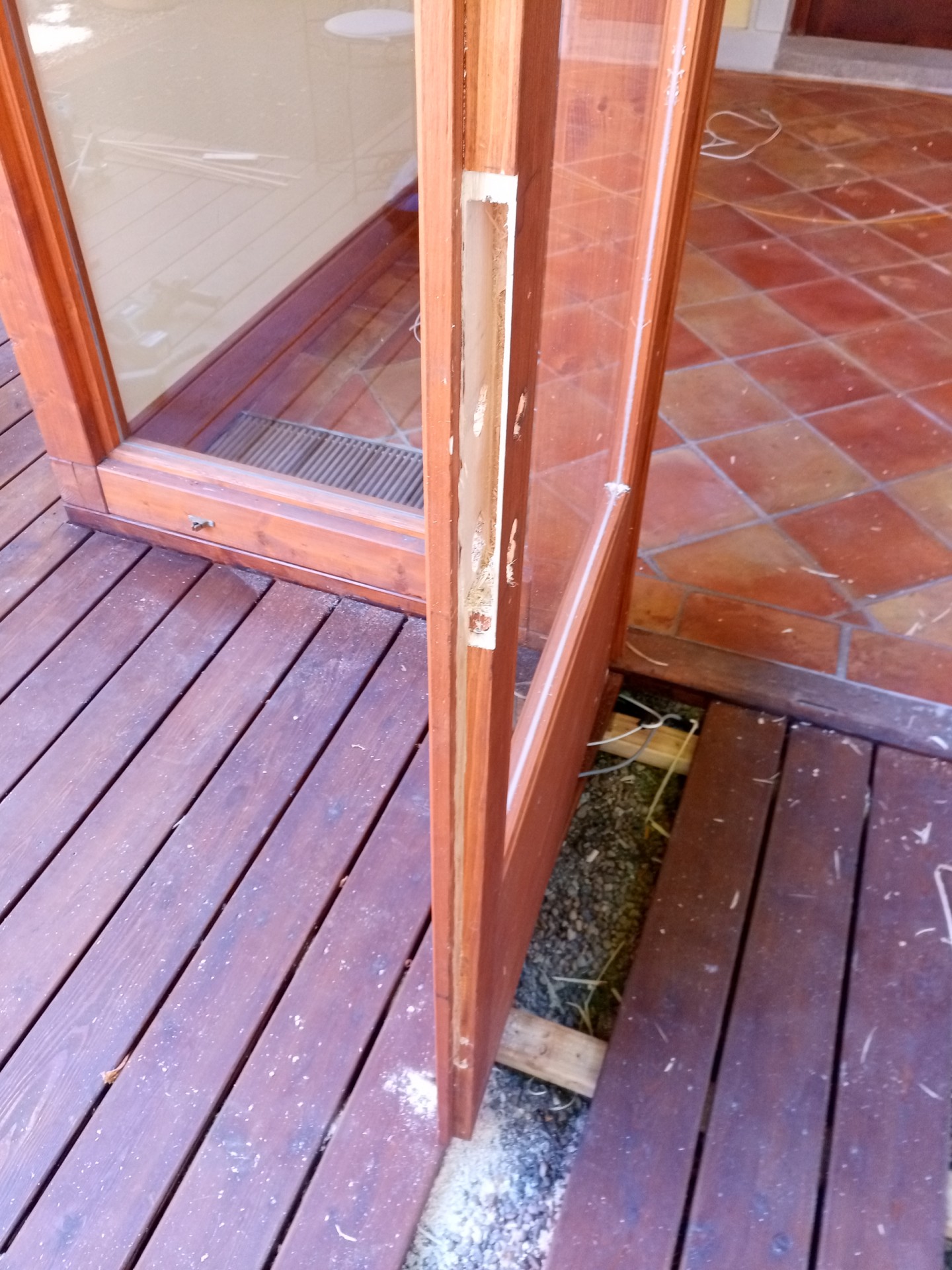

Zádlab pro kabel

 Zádlab pro kabel

Po vytvoření dlabu pro kabel byla drážka a kabel zajištěn dubovou lištou (na disperzní lepidlo).

Drážka s vlepenou lištou

Drážka s vlepenou lištou



 Po vyřešení kabelového vedení zbývalo osadit původní dveřní kování a samozamykací zadlabací zámek. Ani tato část nezůstala bez komplikací. Osová vdzálenost původního a nového zákmu nebyla totožná. Proto u kování vznikl nepěkný detail, kdy půdovní otvor pro vložku a čtyřhran je vidět vedle namontovaného kování.

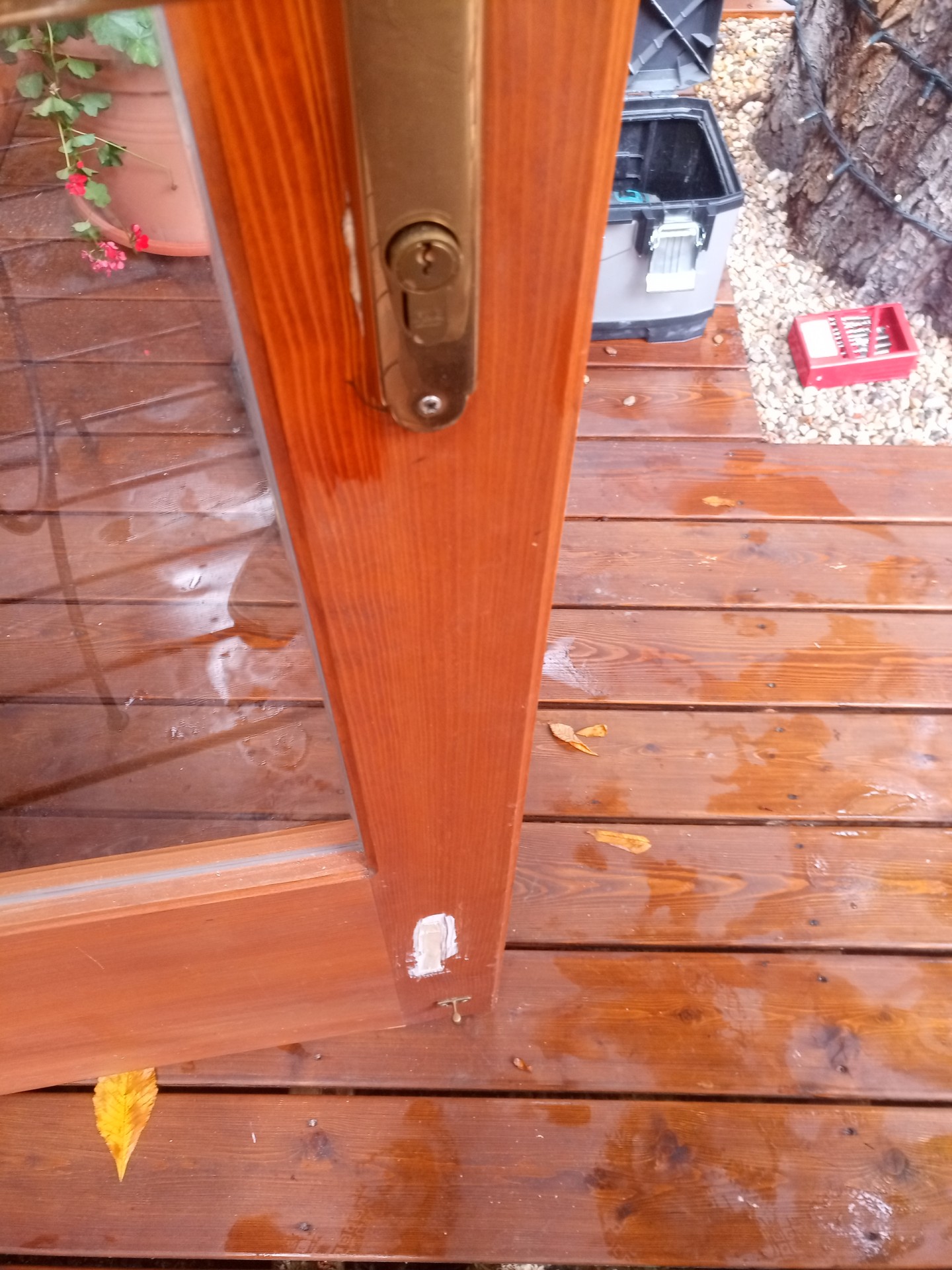

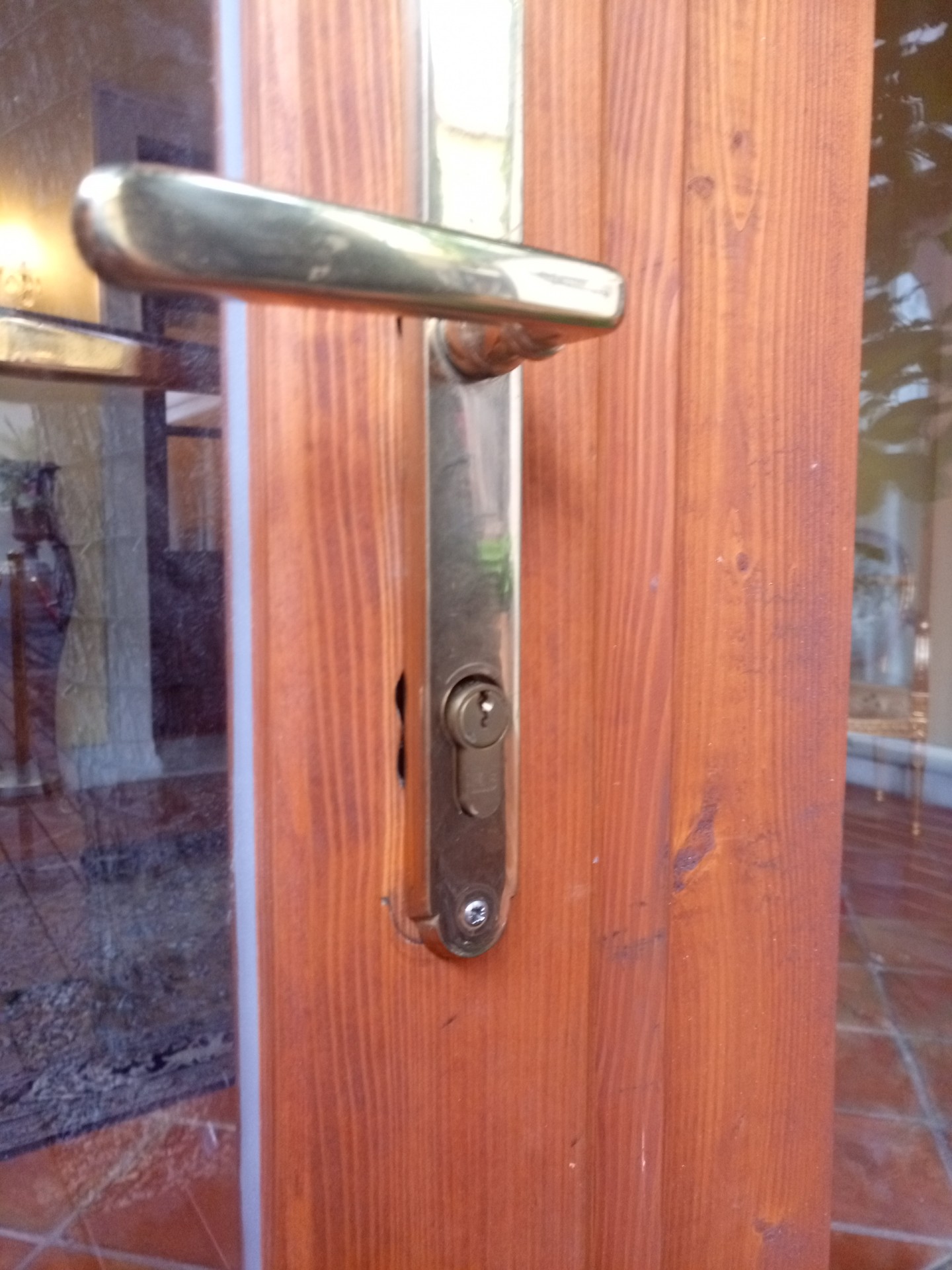

Detail kování

Detail kování

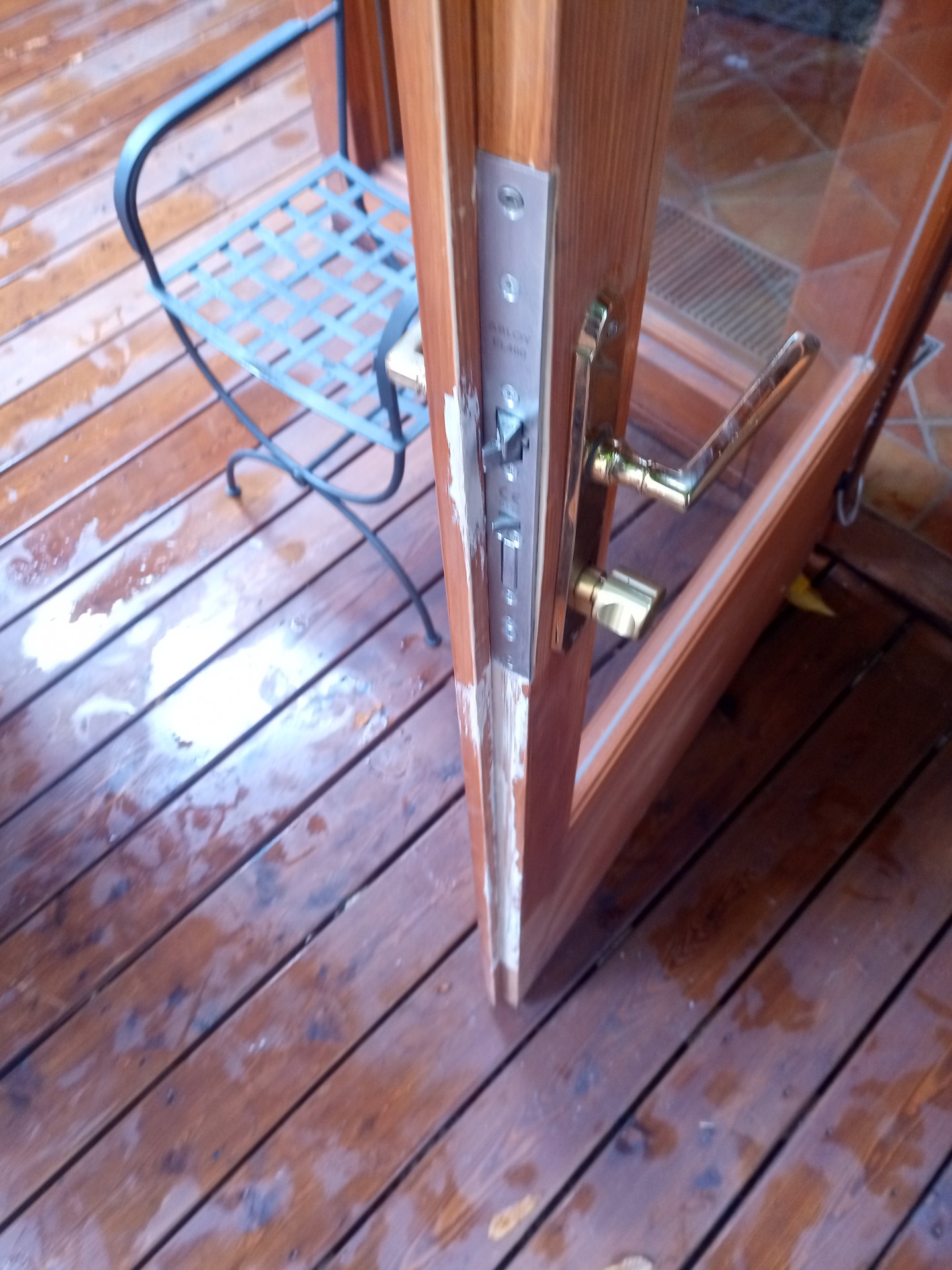

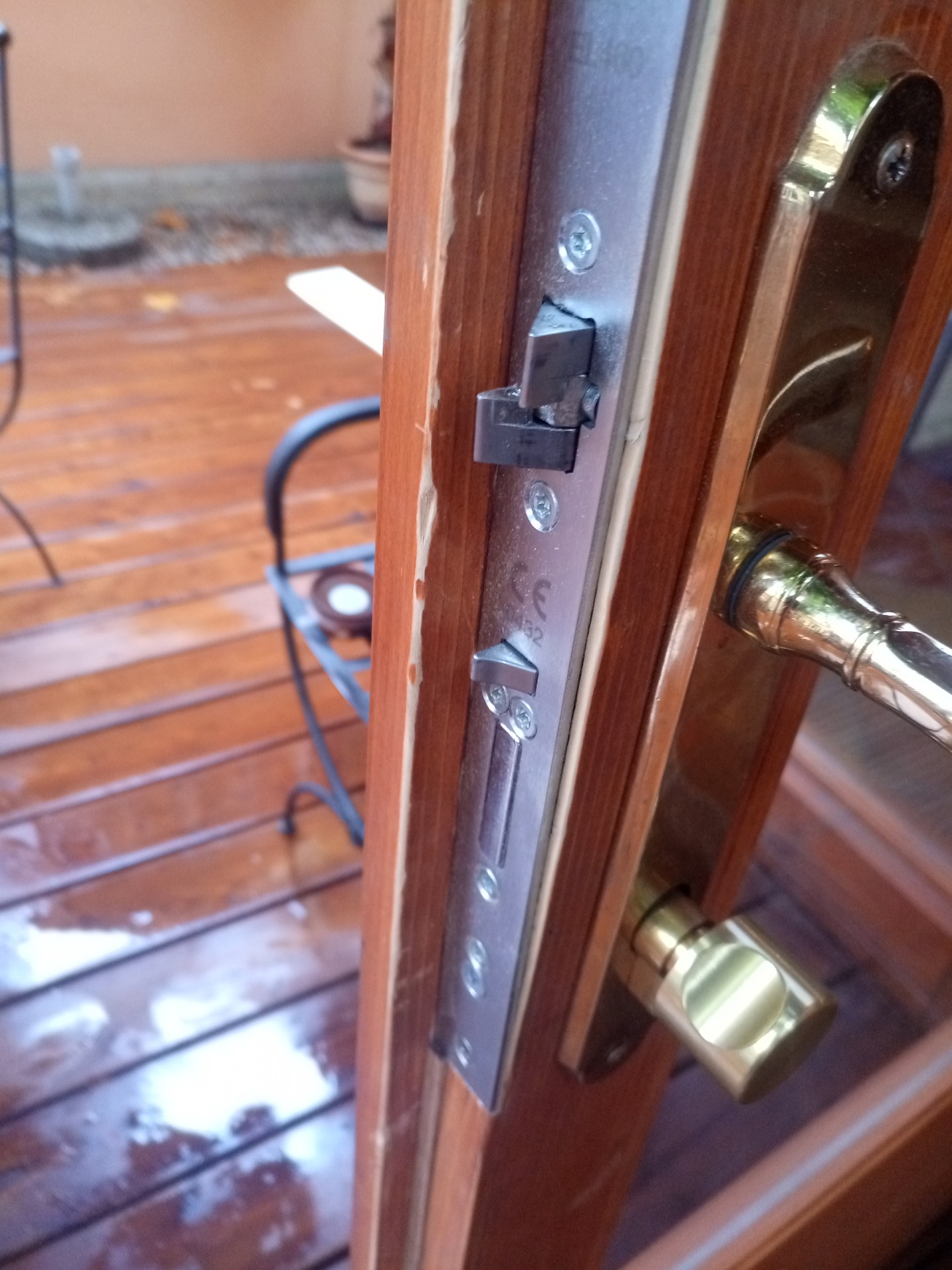

Detail zámek

Detail zámek

 Na tomto obrázku je také patrná hrana dveří, na které jsou viditelné různé otlaky a setření nátěru. Což je u dveří z měkkého dřeva celkem časté.



 Níže už jen v rychlosti postup oprav

Tmelení Tmelení kolem kování a otvoru



Tmelení hrany dveří a kabelové lišty

Tmelení hrany dveří a kabelové lišty

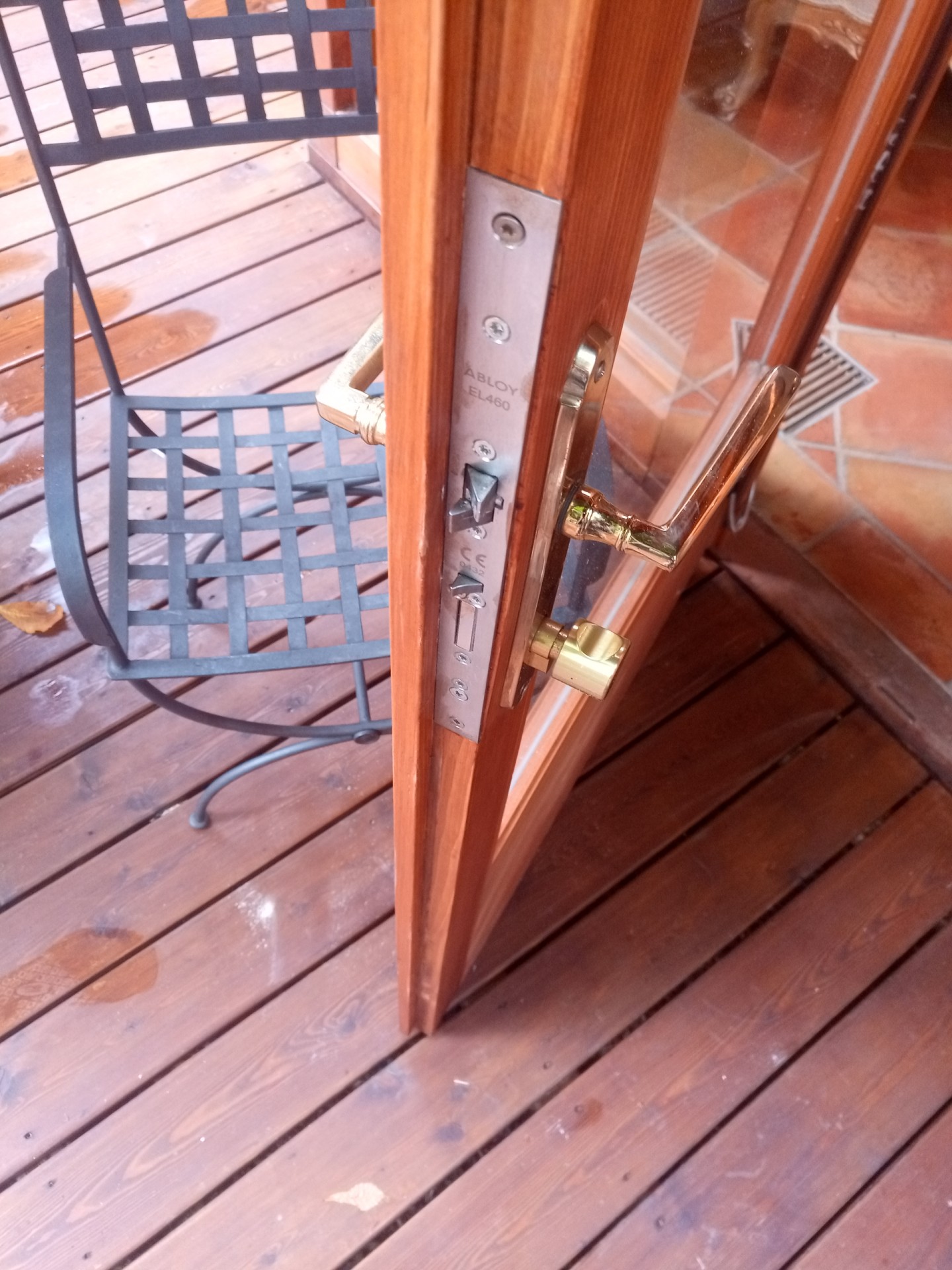

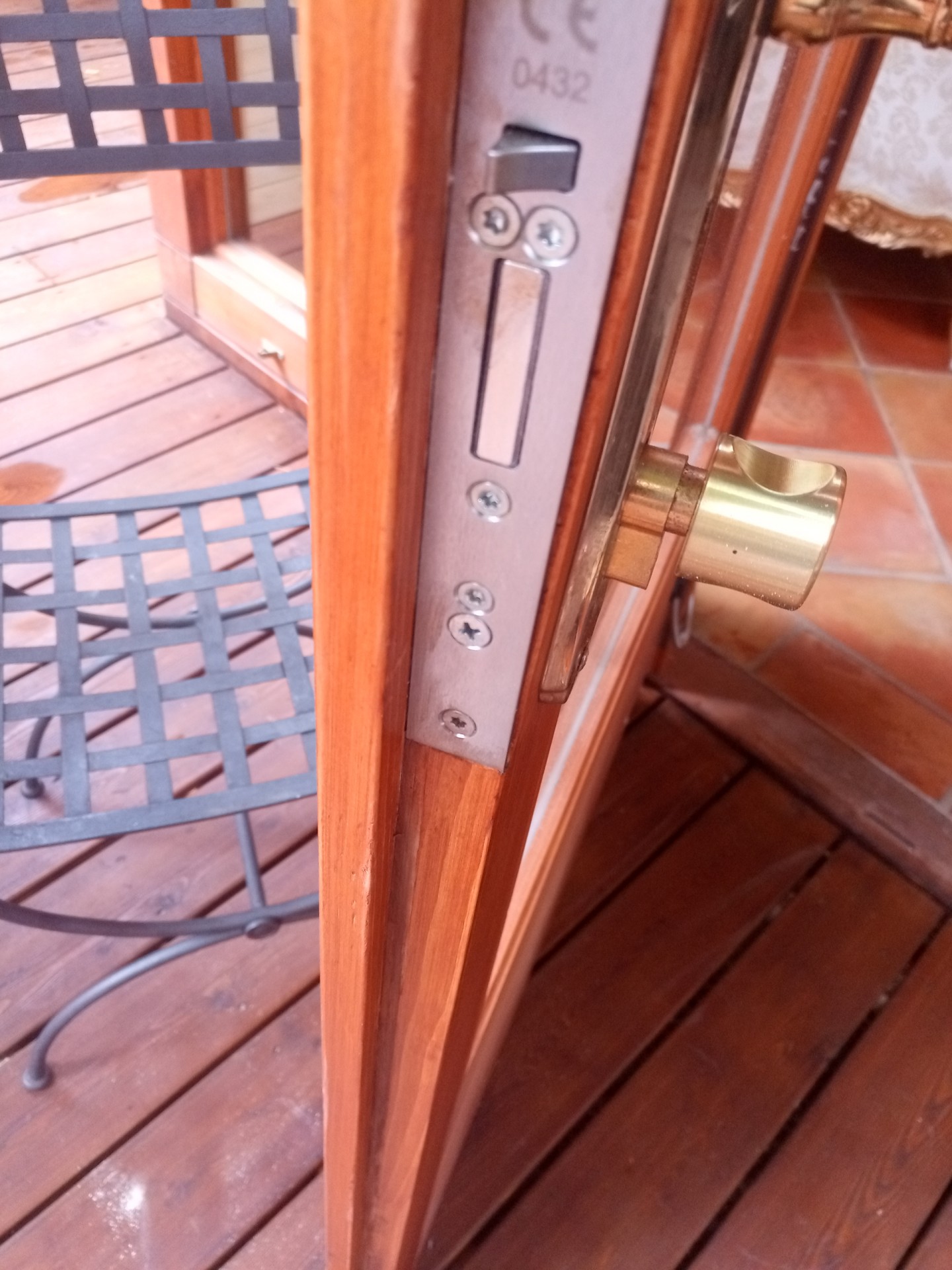

Hrana dveří po broušení a finálním nátěruHrana dveří po broušení a finálním nátěru

Hrana dveří po broušení a finálním nátěru

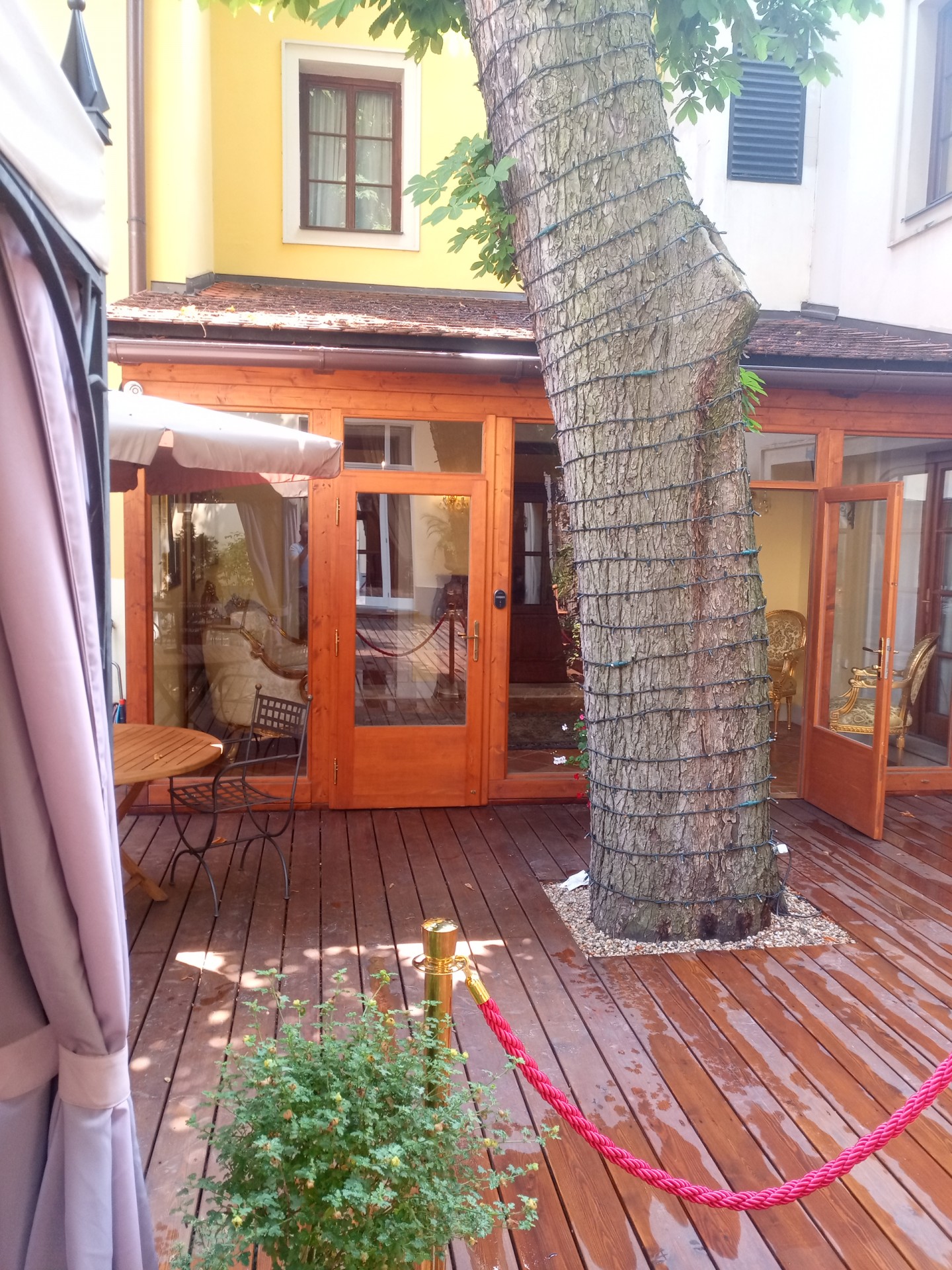

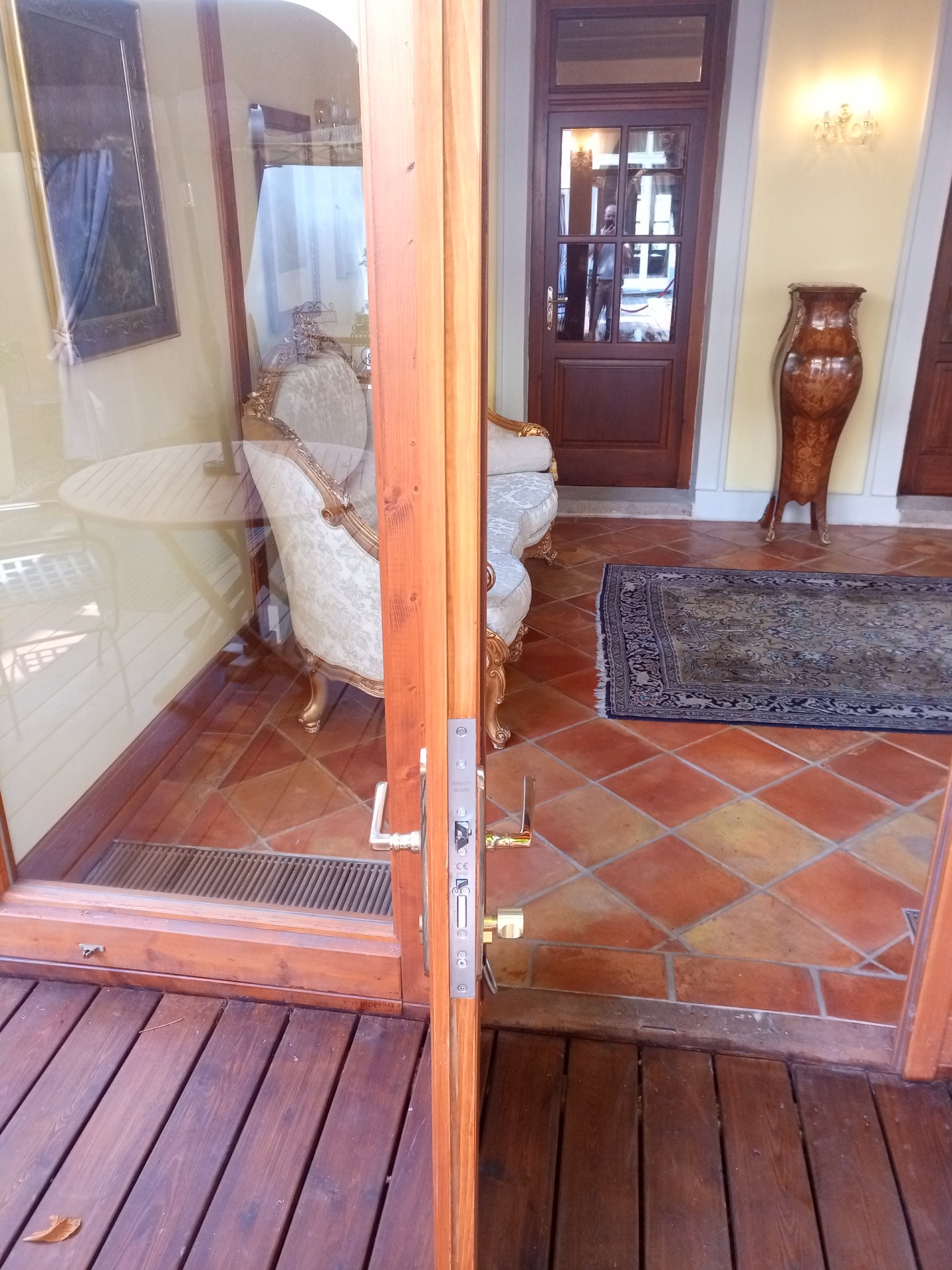

Dveře po opravě

Dveře po opravě

Dveře po opravě

Dveře po opravě
