Automatické dveře na chráněné únikové cestě

Přidáno: 28. 1. 2021 08:59:21 Počet shlédnutí: 103

28 Leden 2021

Dodáváme dveře a příslušenství na chráněné únikové cesty. Příklad instalace CHÚC v Sedlčanech. Realizujeme pasivní (požární předěly) i aktivní (ventilační dveře a světlíky) prvky chráněných únikových cest.

Automatické dveře na chráněné únikové cestě

Tato instalace byla specifická svým projektovým požadavkem.

Jednalo se o 2 dveře (chráněná úniková cesta z obchodní jednotky) s následujícími požadavky:

1. Dveře z obchodní jednotky osazené automatickým otevíráním (pohonem), reverzním elektrickým zámkem (elektrický otevírač) a dveřním zavíračem. V praxi toto řešení funguje tak, že dveře jsou v běžném režimu otevírány stisknutím panikové hrazdy nebo kliky. Po průchodu je pomocí dveřního zavírače dveřní křídlo vždy uzavřeno. V případě požárního poplachu slouží tyto dveře jako sekundární přívod vzduchu a je třeba pohonem zajistit jejich otevření a sertvání v otevřené stavu do odhlášení poplachu. To zajišťuje elektrický otevírač (motor). V praxi to znamená, že na dveřích je z jedné strany osazen dveřní zavírač, který funuje vždy a trvale uzavírá dveře. Na druhé straně dveří je osazen motor, který pomocí elektricky ovládaného ramene otevírá dveře (překonává sílu dveřního zavírače).

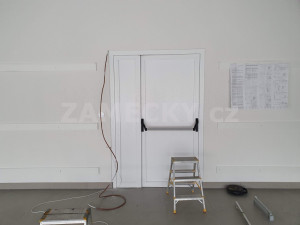

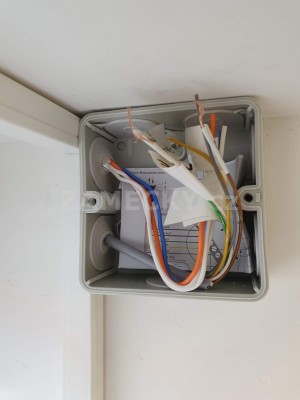

Kabelová příprava po ventilační a únikové dveře  Hliníkové ventilační a únikové dveře

Motor na dveře Elektrický pohon dveří

 2. Fasádní hliníkové dveře s panikovou hrazdou, reverzním eletrickým zámkem a takzvaným reverzním zavíračem. V praxi tyto dveře fungují tak, že po stisknutí panikové hrazdy jsou dveře smočinně (mechanicky pomocí zavírače) otevřeny do plného otevření. Takto otevřené dveře zůstávají trvale otevřené. V případě vyhlášení požárního poplachu tyto dveře slouží jako únikový východ a přísun čerstvého vzduchu do budovy. Po vyhlášení poplachu EPS odpojí el. proud. Tím dojde k uvolnění reverzního otevírace a reverzně namontovaný zavírač otevře dveře.

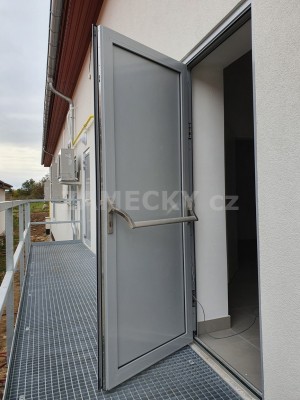

Hliníkové dveře na chráněné únikové cestě s panikovou hrazdou Únikové hliníkové dveře Reverzní zavírač Opačně namontovaný zavírač Elektroinstalace dveří na CHUC

Vzhledem k tomu, že tato konfigurace není zcela obvyklá, připojujeme také video s ukázkou neobvyklé funkce jednotlivých prvků.
